محصولات سیم و کابل البرز الکتریک

انتخاب از میان محصولات سیم و کابل البرز وقتی ساده می‌شود که اول خانواده درست را پیدا کنید و بعد سراغ سایز بروید. اشتباه رایج این است که خریدار مستقیم سایز را می‌پرسد، در حالی که هنوز معلوم نیست کابل افشان لازم دارد یا زمینی.

کدام گروه از محصولات سیم و کابل البرز به کار شما می‌آید؟

سه سؤال کار را روشن می‌کند: کابل کجا نصب می‌شود، ثابت می‌ماند یا جابه‌جا می‌شود، و برق قدرت می‌برد یا سیگنال. جدول زیر جواب این سؤال‌ها را به گروه‌های محصول وصل می‌کند.

محل نصب یا کاربرد	گروه مناسب	کدهای نمونه
سیم‌کشی داخل لوله و تابلو	سیم ساختمانی	H07V-K، H07V-U
تغذیه دستگاه، رابط و کارگاه	کابل افشان	H05VV-F، H03VVH2-F، H01N2-D
کابل‌کشی زمینی و تابلوی اصلی	کابل قدرت مسی	NYY، NYCY، NYY-S
شبکه توزیع زمینی و هوایی	کابل آلومینیومی	NAYY، ABC
اتوماسیون و ابزار دقیق	کابل کنترل و شیلددار	LiYY، NYSLCY
شبکه، دوربین، تلفن و KNX	کابل مخابراتی و هوشمند	CAT6، RG59، J-Y(ST)Y

سیم افشان یا سیم مفتولی؟

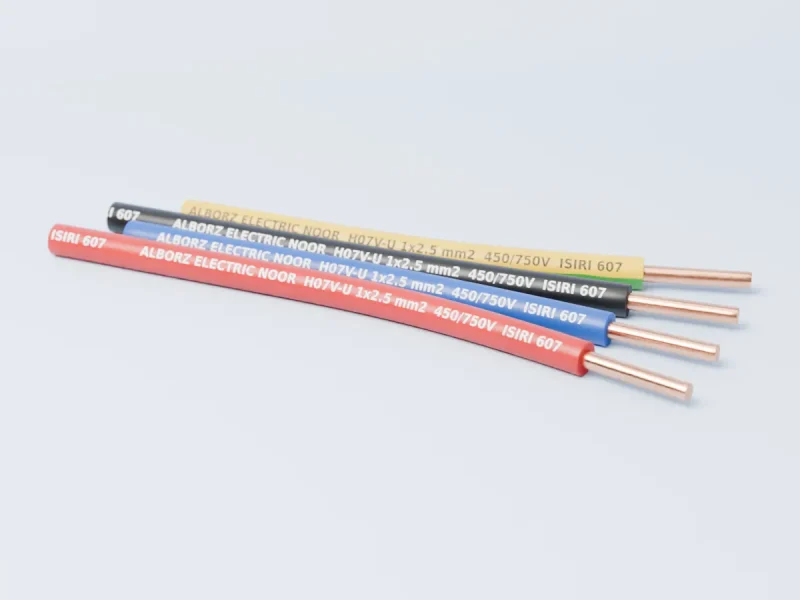

هر دو برای سیم‌کشی ساختمان استانداردند و انتخاب بیشتر به روش کار و محل اتصال برمی‌گردد. سیم افشان H07V-K از رشته‌های نازک کلاس ۵ ساخته شده و از لوله‌های پرخم راحت‌تر رد می‌شود. در تابلو هم با سرسیم مناسب، اتصال تمیزی می‌دهد. سیم مفتولی H07V-U یک‌تکه و کلاس ۱ است، شکل خم را نگه می‌دارد و زیر پیچ کلید و پریز محکم می‌نشیند.

نکته‌ای که کمتر به آن توجه می‌شود به سایزهای کوچک سیم افشان برمی‌گردد. سایزهای ۰٫۵ تا ۱ میلی‌متر مربع در عمل در رده ۳۰۰/۵۰۰ ولت (H05V-K) قرار می‌گیرند. سایزهای رایج مدارهای ساختمان در جدول زیر آمده است و سایز نهایی را محاسبات مهندس ناظر تعیین می‌کند.

مدار	سایز رایج (میلی‌متر مربع)
روشنایی	۱٫۵
پریز معمولی	۲٫۵
کولر و آبگرمکن برقی	۴ یا ۶
سیم‌کشی فرمان داخل تابلو	۰٫۵ تا ۱

کابل قدرت مسی یا آلومینیومی؟

اگر فضای مسیر محدود است یا کابل به تجهیزات و شینه مسی وصل می‌شود، مس انتخاب ساده‌تری است. برای مسیرهای طولانی شبکه توزیع، آلومینیوم سبک‌تر و کم‌هزینه‌تر است. رسانایی آلومینیوم حدود ۶۱ درصد مس است، پس برای جریان یکسان معمولاً یک سایز بزرگ‌تر لازم دارید و در مسیرهای طولانی گاهی دو سایز.

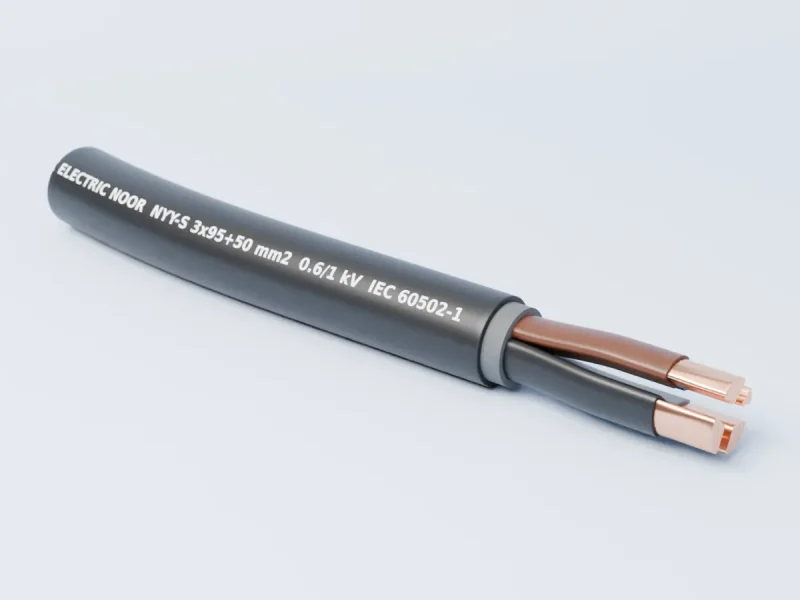

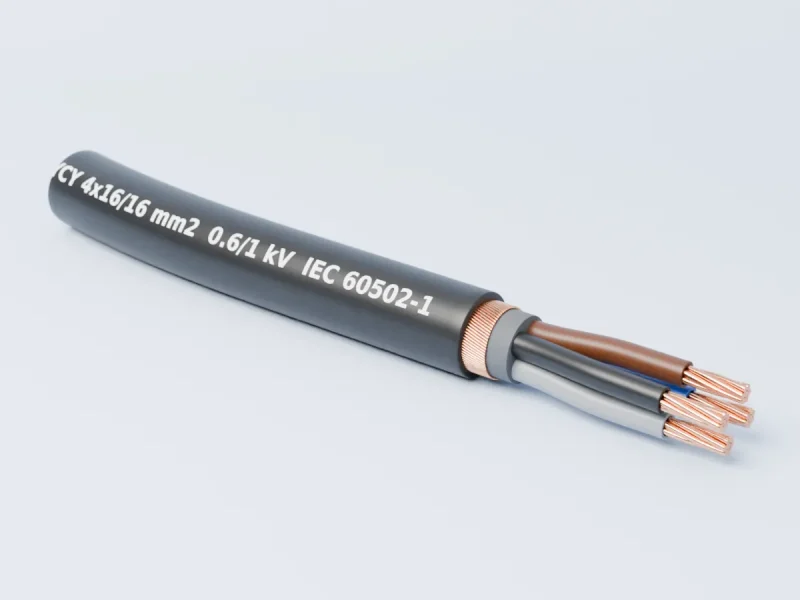

در سمت مس، کابل NYY برای دفن مستقیم در خاک، کانال و سینی کابل ساخته شده است. در سایزهای بالا، کابل سکتور با هادی قطاعی قطر کمتری دارد و در سینی و ترانشه جای کمتری می‌گیرد. برای انشعاب مشترک تا کنتور، کابل کنسانتریک انتخاب رایج است؛ هادی هم‌مرکز دور فازها، انشعاب غیرمجاز را سخت می‌کند.

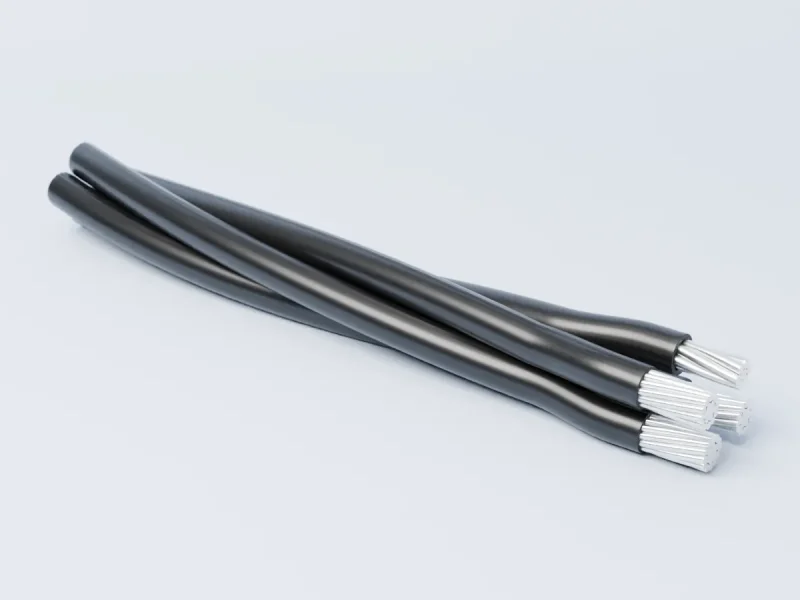

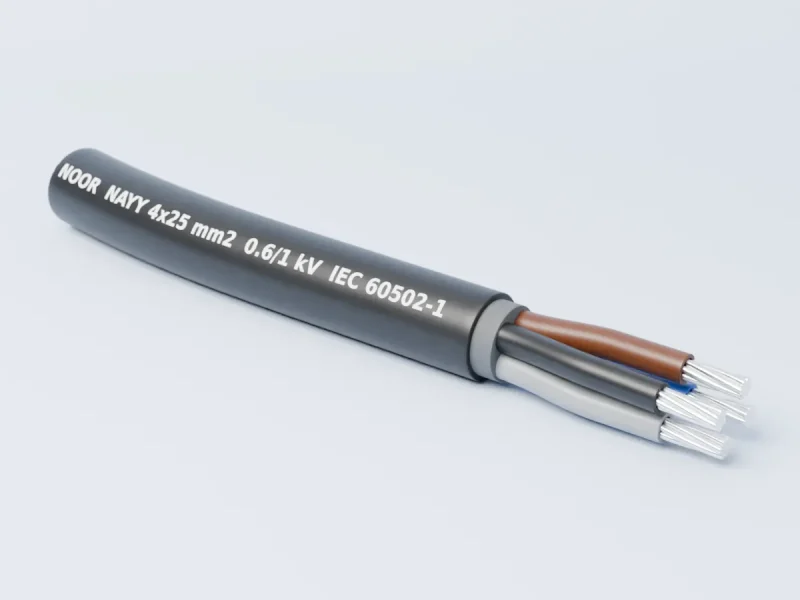

آلومینیوم هم دو گزینه دارد: کابل NAYY برای شبکه زمینی و کابل خودنگهدار ABC برای شبکه هوایی. عایق XLPE کابل هوایی دمای کار پیوسته ۹۰ درجه را تحمل می‌کند و سیم نگهدارنده، وزن کابل را بین تیرها نگه می‌دارد. سرکابل آلومینیوم را برای اتصال به شینه مسی با کابلشوی بی‌متال ببندید.

کابل افشان، کیسه‌ای یا جوش؟

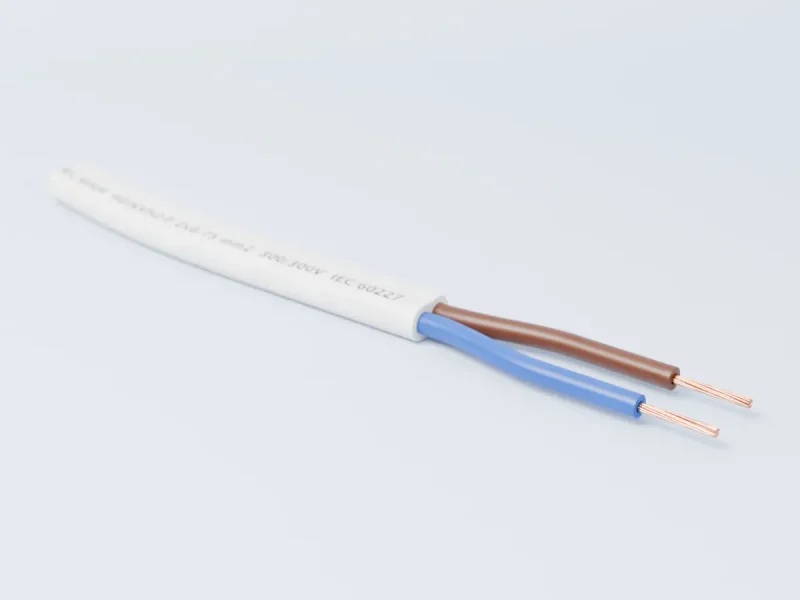

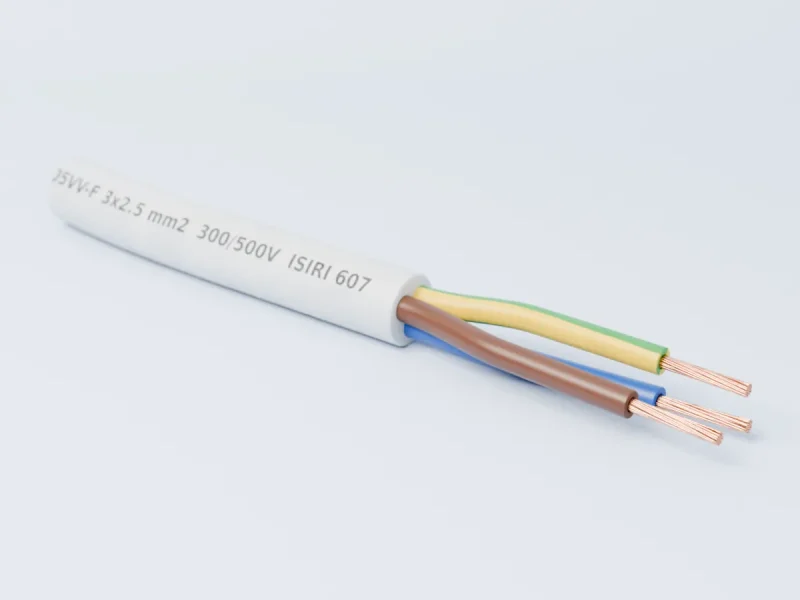

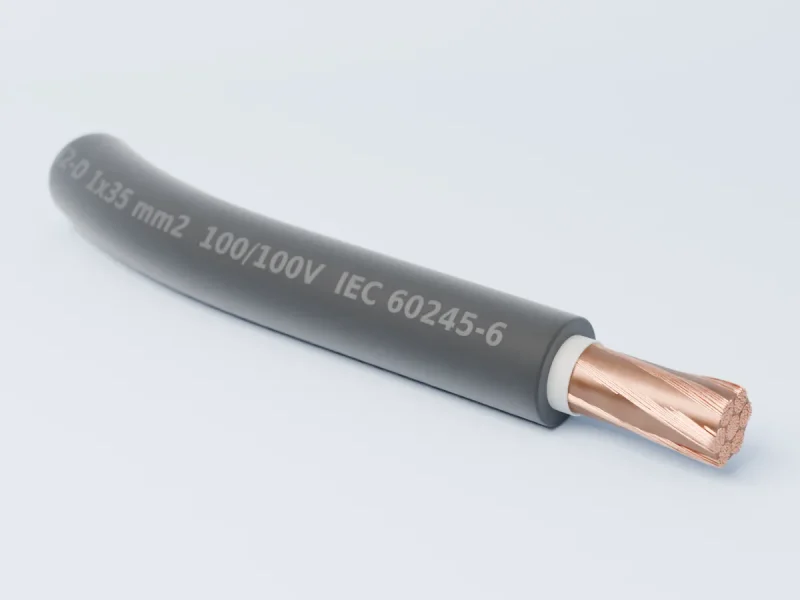

وقتی کابل مدام جابه‌جا می‌شود، هادی افشان خیلی بیشتر از مفتولی دوام می‌آورد. کابل افشان H05VV-F با عایق و روکش PVC برای تغذیه دستگاه، موتورخانه و سیم سیار مناسب است. کابل کیسه‌ای تخت با رده ۳۰۰/۳۰۰ ولت برای وسایل سبک مثل چراغ و لوازم کوچک خانگی است، نه وسایل پرمصرفی مثل بخاری برقی. کابل جوش با هادی فوق‌افشان و روکش TPR فقط برای مدار جوشکاری ساخته شده و جای کابل برق معمولی را نمی‌گیرد.

کابل کنترل ساده یا شیلددار؟

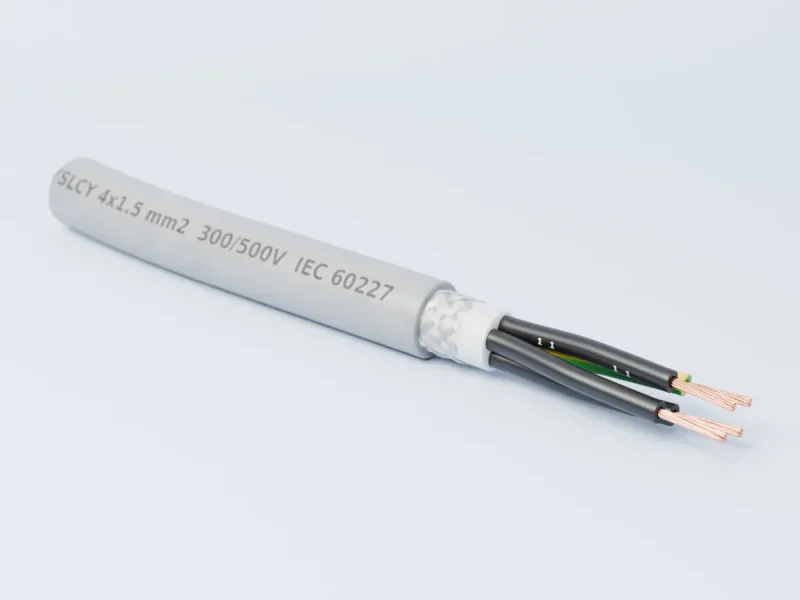

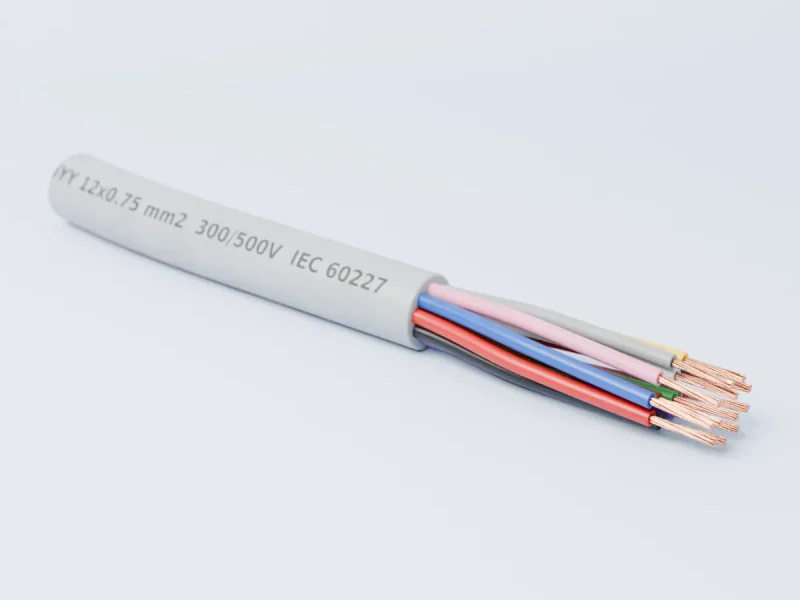

سیگنال حساسی که از کنار کابل قدرت یا اینورتر رد می‌شود، کابل شیلددار لازم دارد. کابل کنترل LiYY برای مدارهای فرمان کنتاکتور و شیر برقی کافی است و در سایزهایی مثل ⁦۷×۰٫۵⁩ و ⁦۱۲×۱٫۵⁩ تولید می‌شود. کابل شیلددار NYSLCY با شیلد مسی، سیگنال‌های آنالوگ مثل ۴ تا ۲۰ میلی‌آمپر را از نویز حفظ می‌کند.

شیلد فقط وقتی کار می‌کند که درست زمین شود. اینکه یک سر شیلد زمین شود یا هر دو سر، به نوع سیستم بستگی دارد و باید از طراح تابلو یا مهندس ابزار دقیق پرسید.

کابل شبکه، دوربین مداربسته، تلفن و KNX

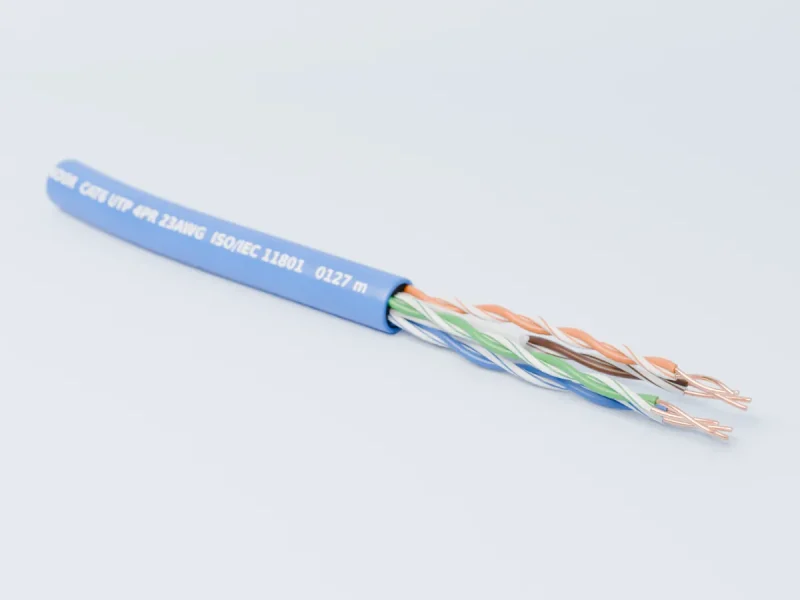

کابل شبکه CAT6 در دو نوع UTP و SFTP و در جعبه یا حلقه ۳۰۵ متری عرضه می‌شود. UTP برای ساختمان‌های اداری و مسکونی رایج است و SFTP برای محیط پرنویز یا مسیر نزدیک به کابل برق. طول هر لینک مسی شبکه، با احتساب پچ‌کورد، نباید از ۱۰۰ متر بیشتر شود.

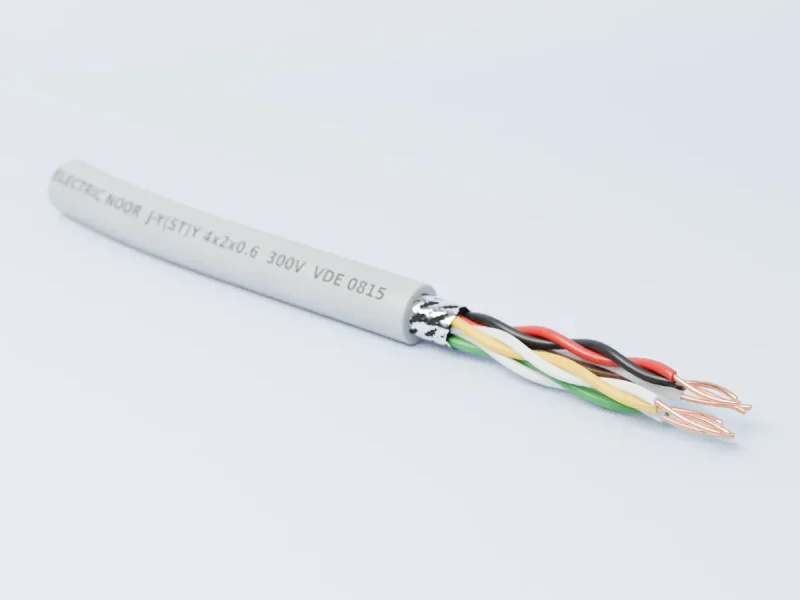

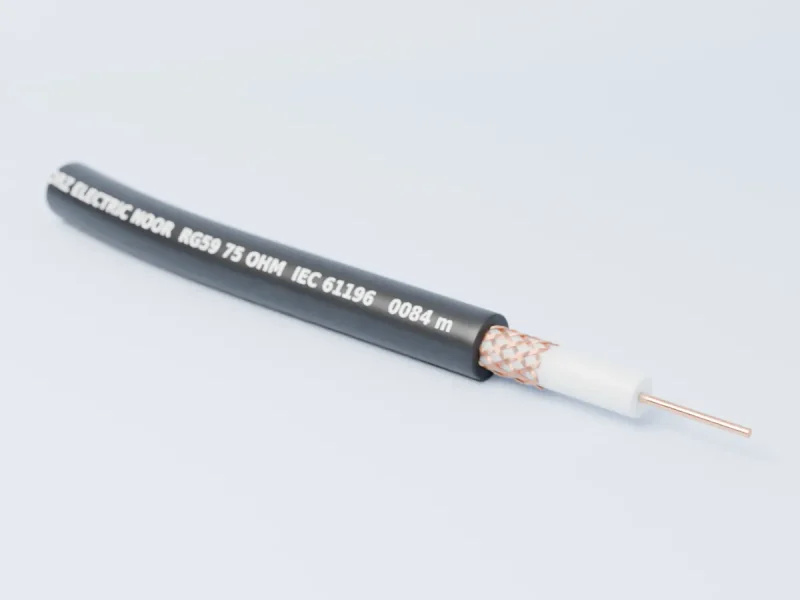

کواکسیال RG59 با امپدانس ۷۵ اهم برای دوربین‌های آنالوگ و HD آنالوگ به کار می‌رود. نوع ترکیبی آن، رشته‌های برق دوربین را هم همراه دارد. کابل تلفن زوجی J-Y(ST)Y با شیلد آلومینیومی برای تلفن، آیفون و دزدگیر مناسب است. برای باس KNX فقط کابل KNX با روکش سبز و هادی ۰٫۸ میلی‌متر بگیرید؛ کابل تلفن ۰٫۶ برای این کار مناسب نیست.

بعد از انتخاب گروه: سایز و قیمت

پس از مشخص شدن نوع کابل، سایز را با جریان مدار، طول مسیر و افت ولتاژ مجاز نهایی کنید. اگر محاسبه را خودتان انجام نمی‌دهید، نقشه یا فهرست مصرف‌کننده‌ها را به مهندس پروژه نشان دهید. قیمت روز هر سایز را از ۰۲۱-۳۳۹۹۹۰۳۲ بپرسید؛ فهرست کامل سایزهای محصولات سیم و کابل البرز هم در صفحه استعلام قیمت آمده است.
