کابل سکتور البرز NYY-S با هادی مسی سکتوری

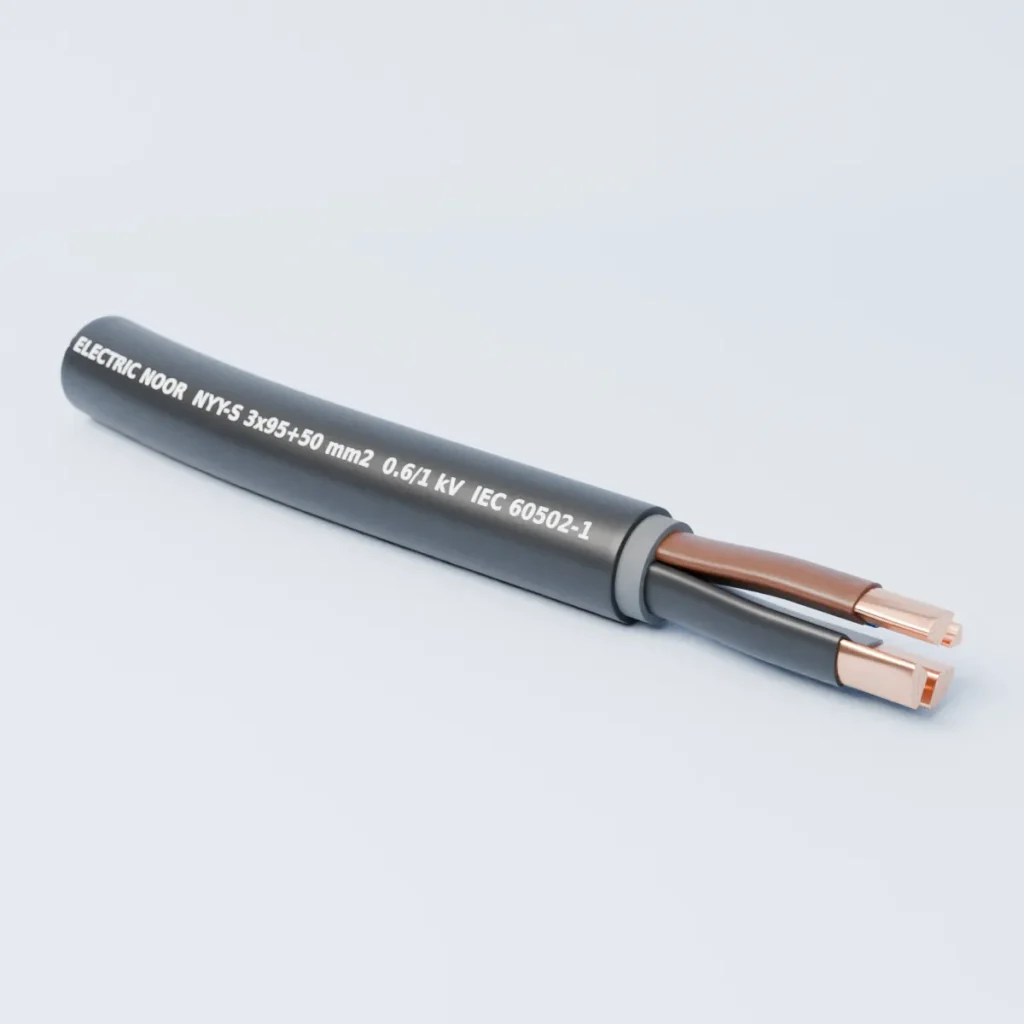

در کابل گرد سه‌ونیم‌رشته، بین رشته‌ها فضای خالی زیادی می‌ماند که با پرکننده پر می‌شود. در کابل سکتوری هر فاز مقطعی شبیه قطاع دایره دارد و نول کوچک‌تر در فضای باقی‌مانده جا می‌گیرد. رشته‌ها مثل برش‌های یک دایره کنار هم می‌نشینند و فضای مرده تقریباً حذف می‌شود.

نتیجه، قطر بیرونی کمتر، مصرف کمتر پرکننده و PVC روکش، وزن کمتر و قرقره جمع‌وجورتر برای همان متراژ است. مقدار مس هر رشته تغییری نکرده و فقط شکلش عوض شده؛ پس ظرفیت جریان با کابل گرد هم‌سایز تقریباً یکسان است.

چرا کابل سکتوری از ۵۰ میلی‌متر مربع شروع می‌شود؟

چون در سایزهای کوچک صرفه‌جویی در قطر ناچیز است و شکل‌دادن به هادی دقت و هزینه تولید بیشتری می‌خواهد. در عمل از حدود ۵۰ میلی‌متر مربع به بالا کاهش قطر محسوس می‌شود و هرچه سایز بزرگ‌تر شود، اختلاف بیشتر است. برای همین سبد کابل سکتور البرز از ⁦۳×۵۰+۲۵⁩ شروع می‌شود و تا ⁦۳×۱۵۰+۷۰⁩ ادامه دارد.

کاربرد کابل سکتور البرز در پروژه‌های صنعتی

جای اصلی این کابل فیدرهای سنگین است: خروجی ترانس به تابلو فشار ضعیف، تغذیه تابلوهای اصلی سوله و کارخانه و فیدر مجتمع‌های بزرگ. وقتی چند کابل قطور کنار هم در سینی، داکت بتنی یا ترانشه می‌خوابند، چند میلی‌متر کمتر در قطر هر کابل جای زیادی آزاد می‌کند.

سایز	کاربرد رایج (با تأیید محاسبات)
⁦۳×۵۰+۲۵⁩	تابلو اصلی ساختمان‌های بزرگ و کارگاه
⁦۳×۷۰+۳۵⁩ و ⁦۳×۹۵+۵۰⁩	فیدر سوله و تابلوهای صنعتی
⁦۳×۱۲۰+۷۰⁩ و ⁦۳×۱۵۰+۷۰⁩	خروجی ترانس و فیدرهای سنگین کارخانه

جریان بار، افت ولتاژ مسیر و روش نصب، سایز نهایی را تعیین می‌کنند. وقتی چند کابل موازی یا کنار هم کشیده می‌شوند، ضریب کاهش جریان هم وارد محاسبه می‌شود و تصمیم با مهندس طراح است.

سکتوری یا گرد؟ مقایسه با NYY

سایز ⁦۳×۵۰+۲۵⁩ را هم به شکل سکتوری و هم به شکل کابل زمینی NYY با هادی گرد عرضه می‌کنیم؛ پس در این سایز انتخاب واقعاً با شماست.

معیار	سکتوری NYY-S	گرد NYY
قطر و وزن	کمتر	بیشتر
جای اشغالی در سینی و لوله	کمتر	بیشتر
سرکابل‌بندی	گردکن یا کابلشوی مخصوص	کابلشوی معمولی
ظرفیت جریان هم‌سایز	تقریباً برابر	تقریباً برابر

مسیر کوتاه و جادار، یا تابلوسازی که ابزار گردکن ندارد، دلیل خوبی برای انتخاب کابل گرد است. در مسیرهای طولانی و سینی‌های شلوغ، سکتوری منطقی‌تر است. اگر هزینه تعیین‌کننده است، کابل آلومینیوم NAYY را هم کنار این دو بسنجید.

سرکابل‌بندی هادی سکتوری

هادی قطاعی را نباید مستقیم داخل کابلشوی گرد پرس کرد؛ فضای خالی داخل کابلشو، اتصالی ناقص و داغ می‌سازد. دو راه درست وجود دارد:

• گردکردن سر هادی با ابزار گردکن (قالب مخصوص) و بعد پرس با کابلشوی معمولی هم‌سایز.
• استفاده از کابلشوی پیچی یا کابلشوی مخصوص هادی شکل‌دار که مقطع قطاعی را می‌پذیرد.

این نکته گاهی حتی تابلوسازهای باتجربه را غافلگیر می‌کند: کابلشوی هم‌سایز روی سکتوری درست نمی‌نشیند. پس هنگام خرید کابلشو بگویید هادی سکتوری است تا کابلشوی مناسب یا قالب گردکن هم‌سایز از قبل آماده باشد.

رشته‌ها را پس از جدا کردن، آرام و با قوس بزرگ از هم باز کنید؛ خم تند در محل دوشاخه شدن به عایق فشار می‌آورد. گلند ورودی تابلو را هم با قطر واقعی کابل سکتوری انتخاب کنید، نه از روی جدول کابل گرد.

جابه‌جایی و نگهداری قرقره

وزن کمتر سکتوری در قرقره هم پیداست: برای همان متراژ، قرقره سبک‌تر و کوچک‌تری لازم است و جابه‌جایی در کارگاه ساده‌تر می‌شود. با این حال قرقره سایزهای ۹۵ به بالا همچنان سنگین است. آن را با میله‌ای از سوراخ وسط و جک قرقره یا جرثقیل بلند کنید، نه با طناب دور کابل.

• قرقره را از کامیون پایین نیندازید و خوابیده حمل یا انبار نکنید.
• در ترانشه غلتک‌ها را با فاصله منظم بچینید و نیروی کشش را با جوراب کششی یا سرکش به کابل بدهید.
• سر کابل باقی‌مانده روی قرقره را بلافاصله با کلاهک آب‌بند ببندید.
• پیش از تحویل گرفتن، بدنه قرقره و لایه بیرونی کابل را از نظر ضربه و ترک نگاه کنید.

مقطع کابل، چاپ روکش و پیش‌فاکتور

در سر قرقره، مقطع کابل پیداست: قطاع‌ها باید منظم و مس یکدست و بدون تیرگی باشد. روی روکش هم سایز، کد NYY-S، ولتاژ نامی، نام سازنده و تاریخ یا سری تولید چاپ می‌شود.

کابل سکتور البرز متری فروخته می‌شود و قیمتش به نرخ روز مس، سایز و متراژ بستگی دارد. برای پروژه‌ای که چند سایز و چند قرقره لازم دارد، فهرست را یک‌جا بدهید تا یک پیش‌فاکتور بگیرید. قیمت روز را با ۰۲۱-۳۳۹۹۹۰۳۲ بپرسید؛ مدارک پروژه را هم می‌توانید از طریق صفحه تماس با البرز الکتریک هماهنگ کنید. فهرست کامل سایزها در لیست قیمت سیم و کابل البرز است.
