کابل KNX البرز برای خانه و ساختمان هوشمند

در سیم‌کشی معمولی، کلید مستقیم سر راه برق چراغ است. در KNX کلید فقط فرمان می‌فرستد و این فرمان روی کابل باس به عملگر داخل تابلو می‌رسد که برق مصرف‌کننده را وصل یا قطع می‌کند. بیشتر تجهیزات KNX تغذیه خود را هم از همین باس با ولتاژ بسیار پایین (SELV، حدود ۳۰ ولت DC) می‌گیرند.

پس کیفیت کابل هوشمند KNX مستقیم روی پایداری سیستم اثر دارد. افت ولتاژ یا شیلد بریده معمولاً به شکل خطاهای پراکنده ظاهر می‌شود و پیدا کردنش بعد از نازک‌کاری ساختمان پرهزینه است.

ساختار کابل باس KNX، از هادی تا شیلد

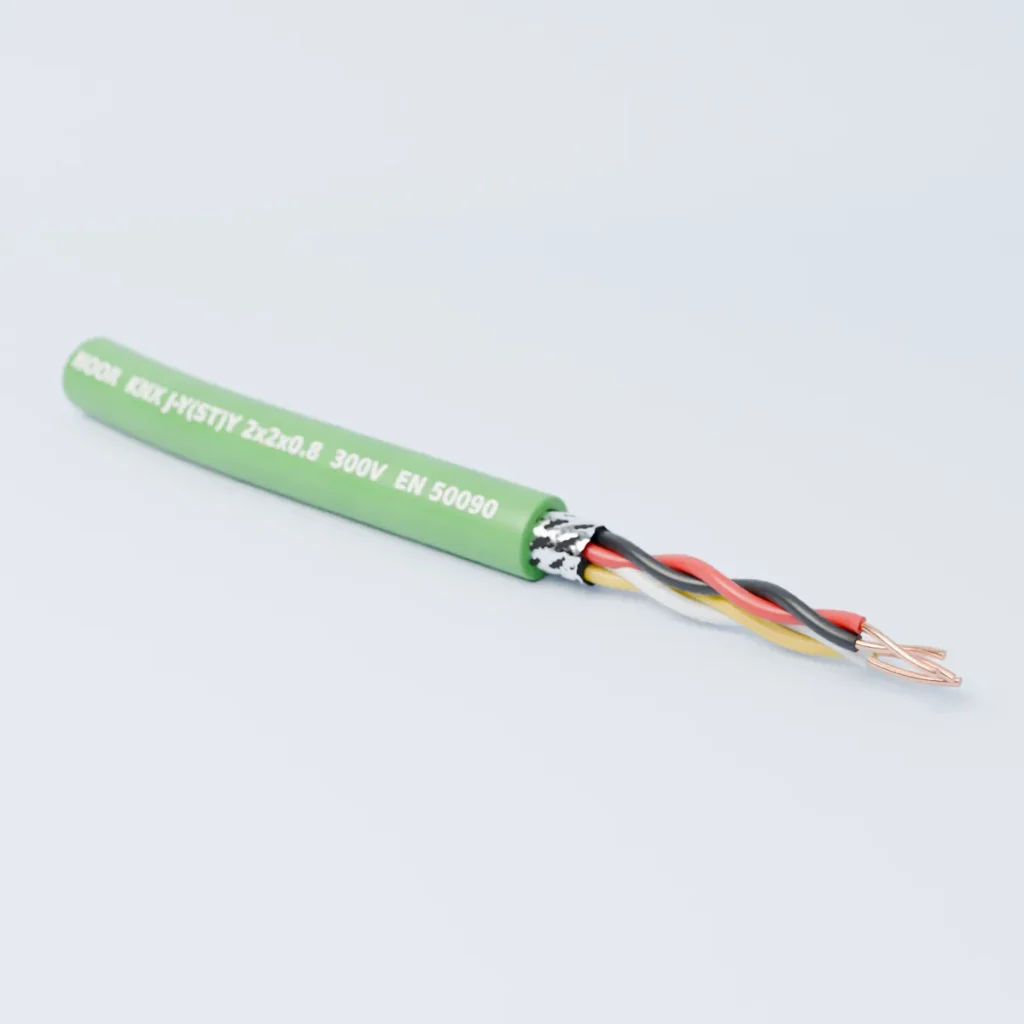

عبارت ⁦۲×۲×۰٫۸⁩ یعنی دو زوج، هر زوج دو رشته، با قطر هادی ۰٫۸ میلی‌متر. این عدد قطر است نه سطح مقطع و تقریباً با ۰٫۵ میلی‌متر مربع برابر است. هادی‌های کابل KNX البرز مس تک‌مفتولی‌اند و تاب هر زوج، نویز القایی را کم می‌کند.

دور زوج‌ها فویل آلومینیومی پیچیده شده و سیم درین بدون عایق در تماس با فویل امتداد دارد تا پیوستگی شیلد حفظ شود. روکش PVC کابل‌های KNX معمولاً سبز است و کابل باس را در کارگاه از بقیه متمایز می‌کند.

رنگ زوج‌ها و کار هر کدام

• قرمز و مشکی: زوج اصلی باس؛ قرمز مثبت و مشکی منفی، و هر دو به ترمینال باس تجهیز بسته می‌شوند.
• سفید و زرد: زوج رزرو. بسته به طرح، برای خط دوم باس یا تغذیه کمکی با ولتاژ بسیار پایین به کار می‌رود و در خیلی از پروژه‌ها بدون استفاده می‌ماند.

زوج رزرو را هرگز برای برق ۲۳۰ ولت به کار نبرید. باس KNX مدار SELV است و ورود ولتاژ شبکه به آن، جداسازی ایمنی مدار را از بین می‌برد.

کاربرد کابل هوشمند KNX و کارهایی که از آن برنمی‌آید

این کابل در آپارتمان و ویلای هوشمند، ساختمان اداری و هتل به کار می‌رود. کلیدهای KNX، سنسور حضور، ترموستات، کنترل پرده و نمایشگر لمسی با آن به منبع تغذیه و عملگرهای تابلو وصل می‌شوند. دو کار را اما از آن انتظار نداشته باشید:

• برق مصرف‌کننده‌ها را منتقل نمی‌کند؛ چراغ، پریز و موتور پرده همچنان با سیم و کابل برق از خروجی عملگر تغذیه می‌شوند.

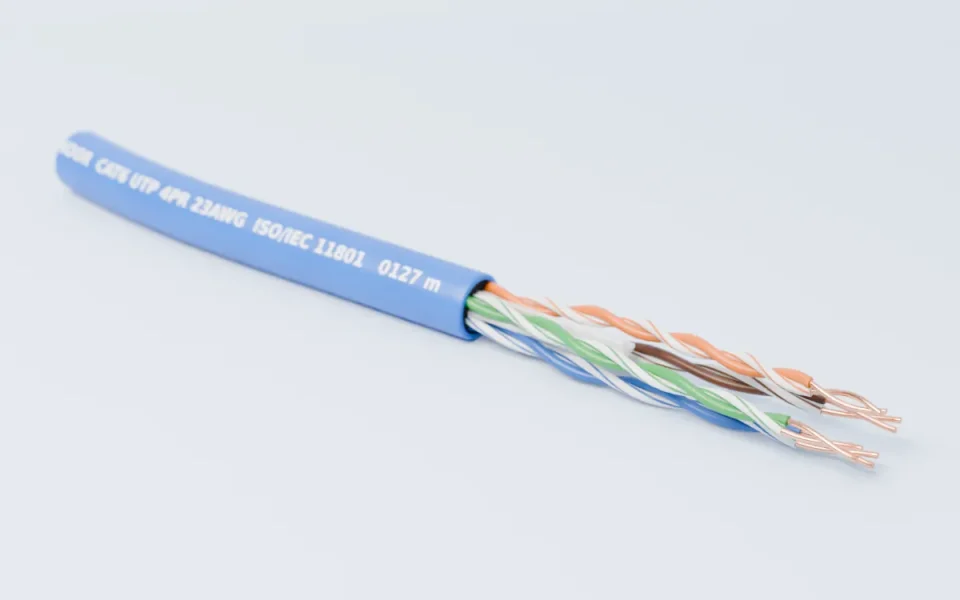

• جای کابل اترنت را نمی‌گیرد. برای روتر یا اینترفیس IP سیستم KNX و تجهیزات تحت شبکه، از کابل شبکه CAT6 البرز استفاده کنید.

توپولوژی و حداکثر طول خط در KNX

شبکه KNX TP را می‌توانید خطی، ستاره‌ای، درختی یا ترکیبی از این‌ها اجرا کنید. تنها شکل ممنوع حلقه بسته است، یعنی انتهای خط نباید به ابتدای آن برگردد. مقاومت انتهای خط (ترمیناتور) هم لازم نیست.

محدودیت‌های هر سگمنت خط طبق قواعد KNX TP این‌هاست:

مورد	حداکثر
طول کل کابل در یک سگمنت	۱۰۰۰ متر
فاصله منبع تغذیه تا هر تجهیز	۳۵۰ متر
فاصله بین دو تجهیز	۷۰۰ متر
تعداد تجهیز در یک سگمنت	حدود ۶۴، بسته به منبع تغذیه

پروژه‌های بزرگ‌تر را طراح با ریپیتر و کوپلر به چند سگمنت، خط و ناحیه تقسیم می‌کند. این اعداد مبنای برآورد اولیه‌اند؛ اجرای نهایی را طبق نقشه مهندس و آخرین دستورالعمل‌های KNX انجام دهید.

تفاوت کابل KNX با کابل تلفن معمولی

کابل KNX و کابل تلفن زوجی هر دو زوج‌تابیده و شیلددارند و کد ساختاری مشابهی (J-Y(ST)Y) دارند، اما برای یک کار ساخته نشده‌اند:

ویژگی	کابل KNX	کابل تلفن زوجی
قطر هادی	۰٫۸ میلی‌متر	معمولاً ۰٫۶ میلی‌متر
تعداد زوج	۲ زوج	۲ تا ۲۰ زوج
استاندارد مرجع	EN 50090	VDE 0815
کاربرد	باس ساختمان هوشمند	تلفن، آیفون و سیگنال

هادی ۰٫۶ میلی‌متری در مسیرهای بلند افت ولتاژ بیشتری دارد و ناظر پروژه هم کابل باس را از روکش سبز و چاپ آن می‌شناسد. برای باس KNX فقط کابلی را بخرید که برای همین کار ساخته شده است.

نکات اجرا، فاصله از کابل برق و نگهداری

توصیه رایج طراحان این است که کابل باس و کابل‌های برق ۲۳۰ ولت مسیر جدا داشته باشند: لوله جدا یا سینی با جداکننده. در قوطی و تابلو، روکش کابل KNX را فقط تا نزدیک ترمینال بردارید تا رشته‌های باس به رشته‌های برق نرسند. جزئیات فاصله‌ها را طراح طبق دستورالعمل نصب KNX تعیین می‌کند.

• در هر قوطی چند سانتی‌متر کابل اضافه بگذارید تا تعویض کلید بدون وصله ممکن باشد.
• تاب زوج‌ها را تا نزدیک ترمینال حفظ کنید و فویل را با دقت ببرید تا عایق هادی‌ها زخمی نشود.
• دو سر هر خط را با شماره خط برچسب بزنید و پیش از نصب تجهیزات، پیوستگی رشته‌ها و نبود اتصالی بین آن‌ها را با مولتی‌متر بررسی کنید.
• بستن یا آزاد گذاشتن سیم درین را طبق نقشه طراح انجام دهید.
• حلقه‌های کابل را در جای خشک و دور از آفتاب نگه دارید و سر کابل‌های باز را ببندید.

اصالت کابل KNX البرز را چطور تشخیص دهید؟

اول چاپ روکش را بخوانید: نام سازنده، نوع کابل، ساختار ⁦۲×۲×۰٫۸⁩، استاندارد و سری تولید باید در طول کابل تکرار شده باشد. چاپ کم‌رنگ یا پاک‌شدنی با ناخن نشانه خوبی نیست. قطر هادی بدون عایق را هم با کولیس بسنجید؛ باید ۰٫۸ میلی‌متر باشد. اگر مشاور پروژه تأییدیه خاصی برای کابل باس خواسته، پیش از سفارش با واحد فروش هماهنگ کنید.

کابل KNX البرز متری فروخته می‌شود و قیمتش با نرخ روز مس و متراژ سفارش تعیین می‌شود. پس از استعلام پیش‌فاکتور صادر می‌شود و ارسال به سراسر کشور انجام می‌گیرد. کابل شبکه، کواکسیال یا تلفن همان پروژه را هم از کابل‌های مخابراتی و هوشمند البرز انتخاب کنید و عوامل قیمت را در راهنمای قیمت کابل البرز ببینید.
