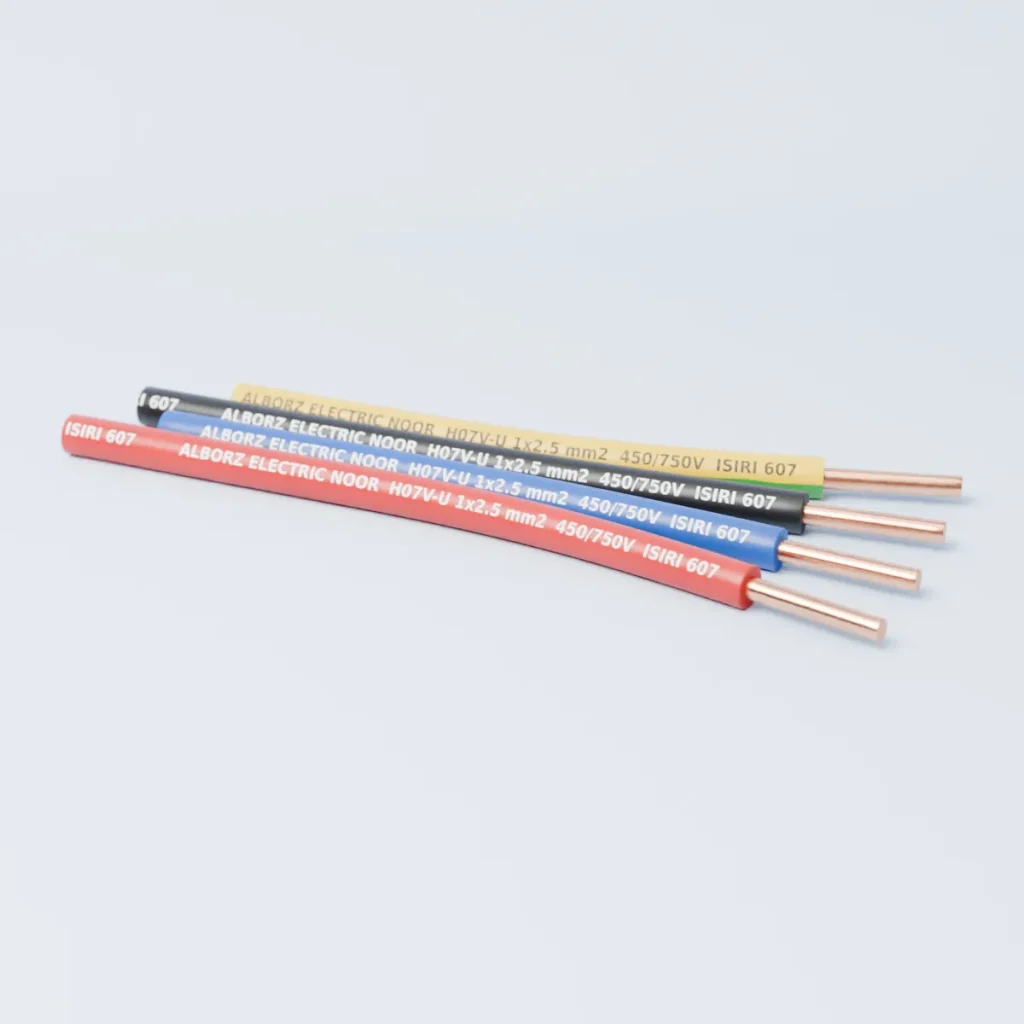

سیم مفتولی البرز H07V-U با هادی مسی توپر
سیم مفتولی البرز (H07V-U) سیمی با یک هادی مسی توپر کلاس ۱ و عایق PVC است که برای سیم‌کشی ثابت داخل لوله، اتصال کلید و پریز و سیمبندی منظم تابلو به کار میرود. این سیم در سایزهای ۱ تا ۱۰ میلیمتر مربع و حلقه‌های ۱۰۰ متری تولید میشود و قیمت روز آن را واحد فروش البرز الکتریک تلفنی اعلام میکند.
- ولتاژ نامی
- 450/750 V
- جنس هادی
- مس مفتولی کلاس ۱
- عایق و روکش
- PVC
- استاندارد
- ISIRI 607 · IEC 60227
سایزهای موجود (۶ سایز)
- ۱×۱
- ۱×۱٫۵
- ۱×۲٫۵
- ۱×۴
- ۱×۶
- ۱×۱۰
استعلام قیمت روز
قیمت این محصول بر اساس نرخ روز مس و متراژ سفارش، تلفنی اعلام میشود.
مشخصات فنی سیم مفتولی البرز
| کد محصول | H07V-U |
|---|---|
| گروه | سیم ساختمانی |
| ولتاژ نامی | 450/750 V |
| جنس هادی | مس مفتولی کلاس ۱ |
| عایق و روکش | PVC |
| استاندارد تولید | ISIRI 607 · IEC 60227 |
| واحد فروش | حلقه ۱۰۰ متری |
| برند | البرز الکتریک نور |
سایزها و استعلام قیمت
| سایز | واحد فروش | قیمت روز |
|---|---|---|
| ۱×۱ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۱٫۵ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۲٫۵ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۴ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۶ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۱۰ | حلقه ۱۰۰ متری | استعلام تلفنی |
درباره سیم مفتولی البرز الکتریک
مفتولی یعنی هادی از یک رشته مس یکپارچه ساخته شده است. این سادگی دو مزیت دارد: سیم شکلی را که به آن می‌دهید نگه می‌دارد و زیر پیچ ترمینال بدون لوازم اضافه محکم می‌نشیند. نقطه ضعفش هم از همین‌جا می‌آید؛ مس توپر خم شدن مکرر و لرزش دائم را تحمل نمی‌کند.
سیم مفتولی البرز طبق ISIRI 607 و IEC 60227 و با عایق PVC برای دمای کار ۷۰ درجه تولید میشود. سایز ۱ میلیمتر مربع در عمل در رده ۳۰۰/۵۰۰ ولت (H05V-U) قرار می‌گیرد و سایزهای ۱٫۵ به بالا در رده ۴۵۰/۷۵۰ ولت.
سیم مفتولی کجا انتخاب بهتری است؟
هر جا سیم یک بار نصب میشود و دیگر تکان نمی‌خورد. مدارهای روشنایی و پریز داخل لوله در مسیرهای کوتاه و کم‌خم، نمونه رایج آن است. کلید و پریزهای پیچی مفتول را بدون سرسیم محکم نگه می‌دارند و ترمینال‌های فشاری که سیم فقط داخلشان هل داده میشود، اصلاً برای هادی توپر ساخته شده‌اند. در تابلوهای ساده هم مفتول با خم‌های تمیز و زاویه‌دار مرتب می‌ماند.
حداقل پذیرفته در سیم‌کشی ساختمان برای مدار روشنایی ۱٫۵ و برای مدار پریز ۲٫۵ میلیمتر مربع است. سایزهای ۴ و ۶ برای کولر گازی و آبگرمکن برقی و سایز ۱۰ برای رابط کنتور تا تابلو در مسیرهای بلند به کار میرود. عدد نهایی را مهندس ناظر تعیین میکند.
کجا سیم مفتولی نکشید؟
جایی که لرزش، حرکت یا خم شدن مکرر هست. مس توپر با هر خم کمی سخت‌تر و شکننده‌تر میشود. سیمی که روی دستگاهی با لرزش دائم بسته شده، ممکن است درست کنار ترمینال ترک بخورد. این ترک دیده نمی‌شود و تا داغ کردن یا قطع مدار کسی متوجهش نمی‌شود.
- اتصال به الکتروموتور، پمپ و فن
- سیم‌های رابط درِ تابلو که با هر باز و بسته شدن خم می‌شوند
- مسیرهای لوله با چند خم پشت‌سرهم
- تغذیه دستگاه‌های جابه‌جاشونده

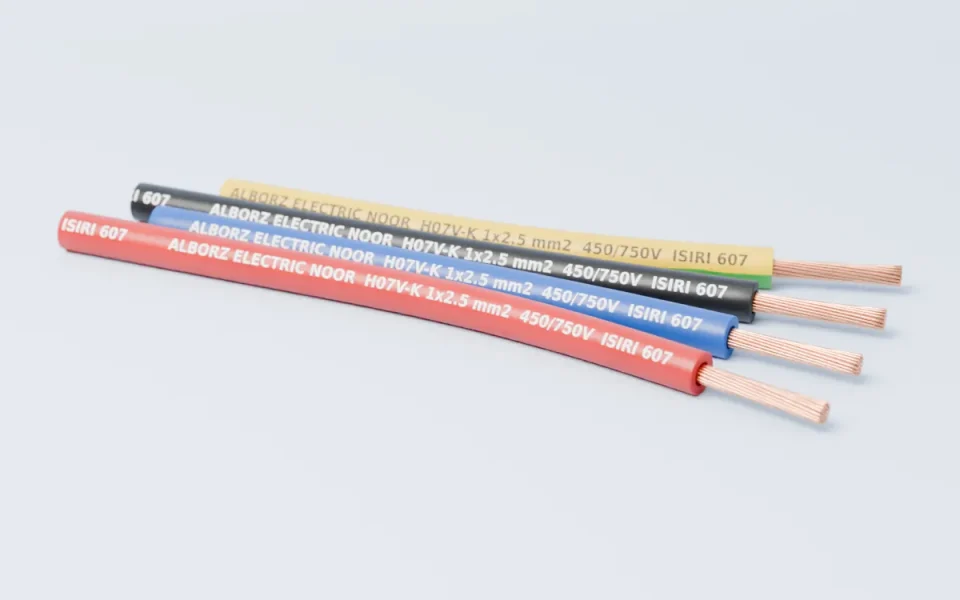

برای سه مورد اول سیم افشان البرز H07V-K مناسب است و برای دستگاه‌های جابه‌جاشونده کابل افشان روکش‌دار.
مقایسه سیم مفتولی و سیم افشان
| ویژگی | مفتولی H07V-U | افشان H07V-K |
|---|---|---|
| هادی | یک مفتول توپر (کلاس ۱) | رشته‌های نازک (کلاس ۵) |
| انعطاف | کم، شکل را نگه می‌دارد | زیاد |
| هل دادن در لوله کوتاه | آسان | سخت‌تر، جمع میشود |
| عبور از خم‌های زیاد | سخت | آسان‌تر |
| لرزش و حرکت | مناسب نیست | مناسب |
| ترمینال پیچی | اتصال مستقیم | با وایرشو |
| سایزهای البرز الکتریک | ۱ تا ۱۰ | ۰٫۵ تا ۱۶ |
انتخاب بین این دو بیشتر به محل نصب برمی‌گردد تا کیفیت. خیلی از سیم‌کش‌ها هر دو را در یک پروژه به کار می‌برند: مفتولی برای مسیرهای ثابت کلید و پریز، افشان برای تابلو و اتصال تجهیزات.
نکات نصب سیم مفتولی البرز
عبور دادن سیم از لوله
سختی مفتول کمک میکند در مسیرهای کوتاه و کم‌خم، سیم را بدون فنر مستقیم داخل لوله هل بدهید. در مسیرهای بلند یا با چند خم، اول فنر سیم‌کشی را رد کنید و سیم‌ها را با هم و یکنواخت بکشید. سیم را پیش از کشیدن صاف کنید، چون پیچ‌خوردگی حلقه داخل لوله گیر میکند.
لوله را بیش از ظرفیتش پر نکنید. سیم‌های فشرده هم سخت‌تر رد می‌شوند و هم گرم‌تر کار می‌کنند.
لخت کردن و سفت کردن ترمینال
- عایق را با سیم‌لخت‌کن هم‌سایز بردارید. چاقو روی مفتول خراش حلقوی می‌اندازد و سیم بعدها از همان نقطه می‌شکند.
- طول لخت‌شده را به اندازه عمق ترمینال بگیرید تا مس بیرون نماند.
- در ترمینال‌هایی که سیم دور پیچ حلقه میشود، حلقه را ساعت‌گرد یعنی در جهت بسته شدن پیچ بپیچید.
- پیچ را محکم و بدون زور اضافه ببندید. فشار زیاد مفتول را له میکند و نقطه ضعف می‌سازد.
- در تابلو، پیش از برق‌دار کردن یک بار همه پیچ‌ها را دوباره کنترل کنید.
داخل قوطی کلید هم سیم را چند بار به این طرف و آن طرف خم نکنید. طول اضافه را یک بار و با خم نرم جمع کنید تا مفتول خسته نشود.
تشخیص سیم مفتولی اصل با یک کولیس
در سیم مفتولی، کم بودن سطح مقطع را راحتتر از افشان میشود دید. با کولیس قطر مس لخت را بسنجید: سیم ۱٫۵ حدود ۱٫۳۸ میلیمتر و سیم ۲٫۵ حدود ۱٫۷۸ میلیمتر قطر دارد. اختلاف چند صدم طبیعی است، چون معیار نهایی استاندارد مقاومت الکتریکی است. اختلاف چند دهم اما یعنی مس کمتر.
بعد سراغ چاپ عایق بروید. روی سیم مفتولی البرز، نام سازنده، سطح مقطع، کد H07V-U، ولتاژ و تاریخ یا سری تولید در طول حلقه تکرار میشود. رنگ مس هم باید روشن و یکدست باشد، بدون لکه سیاه یا مغز نقره‌ای.
قیمت حلقه و باز کردن درست آن
قیمت هر حلقه به نرخ روز مس و سطح مقطع بستگی دارد و فقط تلفنی اعلام میشود. فهرست سایزها و تعداد حلقه‌ها را که آماده داشته باشید، با یک تماس با ۰۲۱-۳۳۹۹۹۰۳۲ هم قیمت همان روز را می‌گیرید و هم پیش‌فاکتور را. سیم‌های هم‌گروه در سیم‌های ساختمانی البرز آمده‌اند و همه سایزها در لیست استعلام قیمت سیم البرز.
حلقه سیم مفتولی را هم با چرخاندن باز کنید. اگر سیم را دور به دور از کنار بکشید، فنری و پیچ‌دار میشود و صاف کردنش وقت می‌گیرد.
پرسش و پاسخ
سوالات متداول درباره سیم مفتولی
پاسخ سوال خود را پیدا نکردید؟ کارشناسان فروش آماده پاسخگویی هستند.
تماس با کارشناس ۰۲۱-۳۳۹۹۹۰۳۲سیم مفتولی ۱۰ را میشود داخل تابلو خم کرد؟
میشود، ولی سخت است. مفتول ۱۰ میلیمتر مربع سفت است و در تابلوهای کمجا فضای کافی برای خم نرم ندارد؛ آنجا سیم افشان با وایرشو یا کابلشو کار را راحتتر و تمیزتر میکند.
برای سیم‌کشی کولر آبی، سیم مفتولی مناسب است؟
تا قوطی یا کلید کنار کولر بله، چون آن مسیر ثابت است. رابط آخر تا موتور و پمپ کولر به خاطر لرزش و رطوبت باید کابل افشان روکش‌دار باشد.
میشود سیم مفتولی و افشان را در یک مدار به هم وصل کرد؟
بله، به شرط آنکه سطح مقطع هر دو با محاسبه مدار بخواند. اتصال را با ترمینال یا کانکتور مناسب انجام دهید و سیم افشان را بدون وایرشو کنار مفتول زیر یک پیچ نبندید.
سیم مفتولی برای ارت ساختمان مناسب است؟
برای هادی حفاظتی که همراه مدارها داخل لوله میرود بله، با عایق زرد و سبز. سطح مقطع و نوع هادی رابط تا چاه ارت را مهندس ناظر تعیین میکند.
سیم مفتولی ۱ میلیمتر برای چه کاری است؟
برای مدارهای فرمان و سیگنال و سیمبندی کمجریان داخل تابلو. برای مدار روشنایی ساختمان از ۱٫۵ میلیمتر مربع کمتر نکشید.
