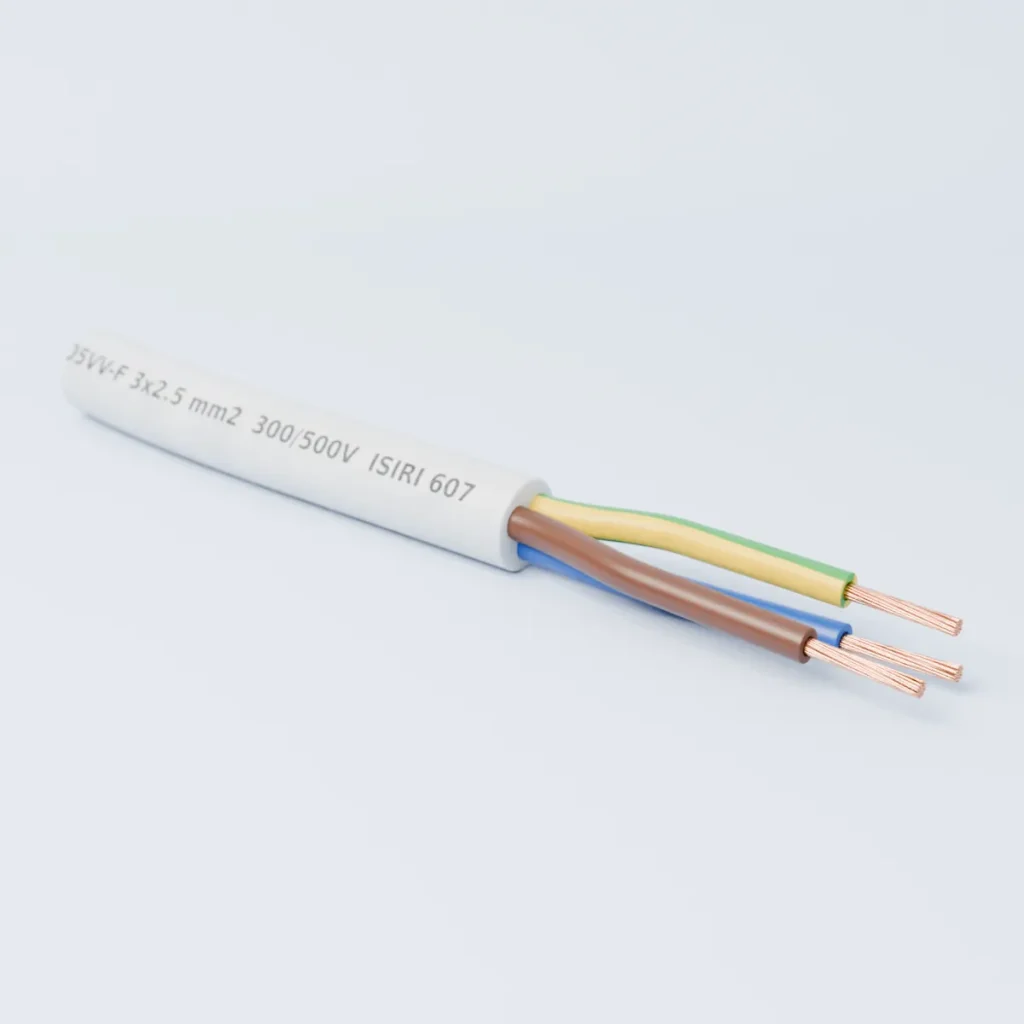

کابل افشان البرز H05VV-F برای تغذیه تجهیزات

در این کابل هر رشته عایق PVC جداگانه دارد و یک روکش بیرونی همه رشته‌ها را کنار هم نگه می‌دارد. حاصل، کابلی است که هم خم می‌شود و هم یک لایه حفاظت اضافه دارد. همین روکش دوم اجازه می‌دهد کابل را در مسیرهای کوتاه و در دسترس، بیرون از لوله تا دستگاه ببرید. با سیم تکی این کار مجاز نیست.

تولید کابل افشان البرز طبق ISIRI 607 و IEC 60227 است. در کد H05VV-F، عدد ۰۵ رده ۳۰۰/۵۰۰ ولت را نشان می‌دهد. دو حرف V یعنی عایق و روکش PVC و حرف F یعنی هادی قابل‌انعطاف. این رده برای برق تک‌فاز و سه‌فاز شبکه کافی است.

کاربرد کابل افشان در خانه، موتورخانه و کارگاه

رایج‌ترین مصرف این کابل، رساندن برق به لوازم و تجهیزاتی مثل کولر آبی، پمپ آب خانگی، کولر گازی و ماشین‌آلات کوچک کارگاهی است. در موتورخانه هم رابط تابلو تا پمپ سیرکولاسیون، بوستر پمپ و مشعل معمولاً با همین کابل بسته می‌شود؛ جایی که لرزش هست و دستگاه برای سرویس جابه‌جا می‌شود.

برای برق موقت سبک داخل ساختمان، مثل غرفه نمایشگاه یا سیار کارگاهی با بار متوسط، هم کابل مناسبی است. برق موقت کارگاه ساختمانی در فضای باز اما کابل لاستیکی سنگین‌کار می‌خواهد که در برابر ضربه، رطوبت و آفتاب مقاوم‌تر است.

برای چراغ، لوستر و وسایل خیلی سبک، کابل کیسه‌ای تخت کافی است. سمت خروجی دستگاه جوش هم کابل مخصوص خودش را دارد و آنجا باید از کابل جوش H01N2-D استفاده کنید.

چرا کابل افشان را نباید زیر خاک دفن کرد؟

چون روکش PVC آن برای فشار خاک، رطوبت دائم و ضربه بیل طراحی نشده و رده ولتاژش هم برای کابل‌کشی زمینی پایین است. کابلی که زیر خاک می‌رود معمولاً رده ۰٫۶/۱ کیلوولت و روکش ضخیم‌تری دارد.

گزینه درست برای دفن، کابل مفتولی زمینی NYY است که با بستر ماسه، ردیف آجر و نوار هشدار دفن می‌شود. اشتباه رایج در حیاط‌ها این است که کابل افشان را برای چراغ باغ یا اتاقک نگهبانی مستقیم زیر خاک می‌کنند. نتیجه معمولاً نشتی جریان، پریدن کلید محافظ جان و قطعی‌های بی‌دلیل است.

انتخاب تعداد رشته: ۲، ۳، ۴ یا ۵ رشته

تعداد رشته	رشته‌ها	کاربرد نمونه
۲ رشته	فاز و نول	دستگاه تک‌فاز دوبل‌عایق، بدون ارت
۳ رشته	فاز، نول و ارت	لوازم تک‌فاز با بدنه فلزی، پمپ و کولر
۴ رشته	سه فاز و ارت	الکتروموتور و پمپ سه‌فاز
۵ رشته	سه فاز، نول و ارت	تابلو فرعی یا دستگاه سه‌فازی که نول می‌خواهد

یک قاعده ساده را هیچ‌وقت کنار نگذارید: اگر دستگاه بدنه فلزی دارد، کابلش باید رشته ارت داشته باشد. پیش از بستن سرها هم رنگ رشته‌ها را با نقشه تابلو تطبیق دهید؛ رشته زرد و سبز همیشه ارت است.

سطح مقطع را جریان دستگاه و طول مسیر تعیین می‌کند. ⁦۳×۱٫۵⁩ برای بیشتر لوازم خانگی کافی است و ⁦۳×۲٫۵⁩ یا ⁦۳×۴⁩ برای دستگاه‌های تک‌فاز پرمصرف یا مسیر بلند به کار می‌رود. ⁦۴×۴⁩ و ⁦۴×۶⁩ معمولاً سهم پمپ‌ها و موتورهای سه‌فاز موتورخانه است و ⁦۵×۱۰⁩ سهم تغذیه تابلو فرعی سه‌فاز. عدد نهایی را پلاک دستگاه و محاسبه مهندس مشخص می‌کند.

انعطاف در برابر استحکام: مرز کاربرد کابل افشان البرز

روکش PVC کابل H05VV-F برای کار سبک تا متوسط طراحی شده است: خانه، دفتر، کارگاه و موتورخانه. جایی که کابل مدام زیر چرخ می‌رود، با روغن و حلال تماس دارد یا همیشه زیر آفتاب است، این روکش زودتر فرسوده می‌شود. برای چنین شرایطی پیش از خرید با کارشناس فروش مشورت کنید.

• کابل را با چرخاندن حلقه یا قرقره باز کنید. کشیدن دور به دور از کنار، کابل را تاب می‌دهد و گره پیچشی می‌سازد.
• در محل ورود به دستگاه یا تابلو از گلند یا بست کابل استفاده کنید تا کشش به ترمینال نرسد.
• سر رشته‌های افشان را در ترمینال پیچی با وایرشو ببندید.
• کابل را از روی لبه تیز ورق، لای درِ تابلو یا مسیری که له می‌شود عبور ندهید.

فروش متری و قیمت روز

کابل افشان البرز متری فروخته می‌شود و قیمت هر متر به نرخ روز مس، تعداد رشته، سطح مقطع و طول سفارش بستگی دارد. طول را با کمی اضافه برای خم‌ها و اتصال دو سر حساب کنید؛ نیم متر کم آوردن در موتورخانه یعنی یک اتصال وسط مسیر که بهتر است نباشد.

روی روکش کابل اصل، تعداد رشته و سطح مقطع، کد H05VV-F، ولتاژ، نام سازنده و تاریخ یا سری تولید پشت سر هم تکرار می‌شود. در برش کابل هم هر رشته باید عایق جدا و هم‌ضخامت داشته باشد و مس آن روشن و یکدست باشد.

برای استعلام با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید یا مشخصات را از طریق فرم تماس با البرز الکتریک بفرستید. سفارش پروژه با پیش‌فاکتور ثبت و به سراسر کشور ارسال می‌شود. بقیه اعضای این خانواده در گروه کابل‌های افشان معرفی شده‌اند.
