کابل کواکسیال البرز RG59 برای دوربین مداربسته

بخش بزرگی از سیستم‌های نظارتی آپارتمان‌ها، مغازه‌ها و پارکینگ‌ها هنوز بر پایه DVR و دوربین HD آنالوگ کار می‌کنند. در این سیستم‌ها کیفیت کابل مستقیم روی وضوح تصویر شب، فاصله قابل پوشش و عمر کانکتورها اثر می‌گذارد. اگر دوربین‌های پروژه شما IP هستند، به‌جای کواکسیال سراغ کابل شبکه CAT6 بروید.

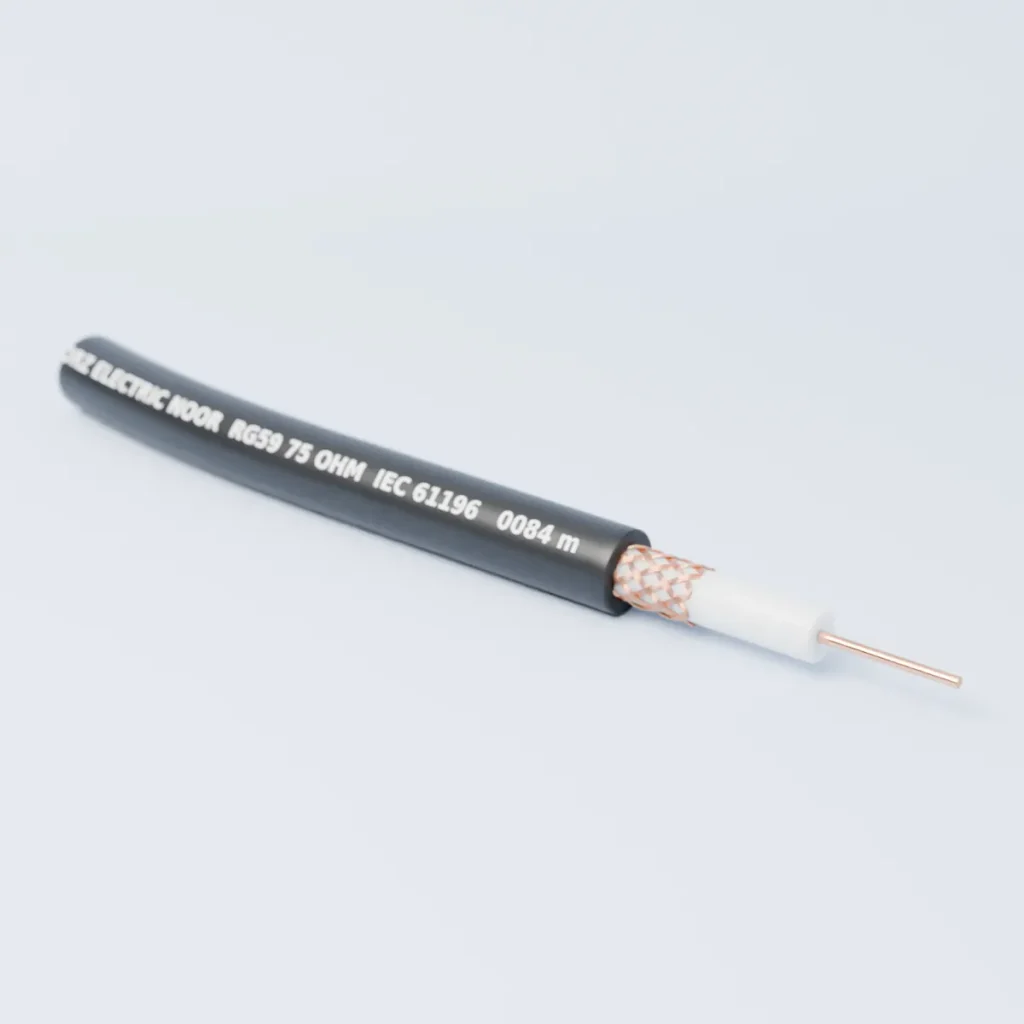

ساختار کابل کواکسیال البرز، از مغزی تا روکش

کابل کواکسیال چهار لایه هم‌محور دارد و هر لایه کار مشخصی انجام می‌دهد:

• مغزی مس مفتولی: مسیر اصلی سیگنال تصویر.
• عایق فوم PE: فاصله مغزی تا شیلد را ثابت نگه می‌دارد. امپدانس ۷۵ اهم از همین فاصله به دست می‌آید و فوم نسبت به PE توپر تلفات کمتری دارد.
• شیلد بافته: هم مسیر برگشت سیگنال است و هم نویز محیط را دور نگه می‌دارد.
• روکش PVC: محافظ مکانیکی کابل در لوله و داکت.

امپدانس به هندسه کابل وابسته است. له شدن زیر بست یا یک خم تند عایق را تغییر شکل می‌دهد و بخشی از سیگنال برمی‌گردد. نتیجه روی مانیتور به شکل سایه، خط یا تصویر دوتایی دیده می‌شود.

کابل کواکسیال ترکیبی با برق چه مزیتی دارد؟

در نوع ترکیبی، یک زوج سیم برق کنار کواکسیال زیر روکش مشترک قرار گرفته تا تصویر و تغذیه دوربین با یک بار کابل‌کشی برسد. لوله کمتری پر می‌شود و دستمزد اجرا پایین می‌آید.

محدودیت این نوع معمولاً زوج برق است، نه تصویر. دوربین‌ها اغلب با ۱۲ ولت DC کار می‌کنند و در این ولتاژ چند ولت افت یعنی کارکرد ناپایدار. علامت آشنایش دوربینی است که روز سالم کار می‌کند و شب، با روشن شدن مادون قرمز و بالا رفتن جریان، ریست می‌شود. در مسیرهای بلند منبع تغذیه را به دوربین نزدیک‌تر کنید و سطح مقطع زوج برق را هنگام استعلام بپرسید.

مغزی مس یا CCA؛ چرا مس واقعی مهم است؟

مغزی مس خالص مقاومت کمتری دارد، تصویر را دورتر می‌برد و زیر کانکتور به این راحتی نمی‌شکند. CCA سیم آلومینیومی با یک لایه نازک مس روی آن است و از بیرون با مس فرقی ندارد. وقتی دو کابل RG59 هم‌شکل اختلاف قیمت زیادی دارند، علتش بیشتر وقت‌ها همین جنس مغزی است.

مقاومت ویژه آلومینیوم حدود ۶۰ درصد بیشتر از مس است. سیگنال تصویر دوربین مؤلفه‌های فرکانس پایین هم دارد که از کل مقطع مغزی می‌گذرند. پس این مقاومت اضافه به تضعیف تصویر و فاصله کوتاه‌تر تبدیل می‌شود. در نوع ترکیبی هم زوج برق CCA افت ولتاژ بیشتری دارد. آلومینیوم شکننده‌تر است، زیر پرس کانکتور BNC یا با چند بار خم شدن می‌شکند و در محل اتصال اکسید می‌شود.

مغزی کابل کواکسیال البرز مسی است و برای اطمینان، آزمایش ساده‌ای هم وجود دارد: مغزی را با سیم‌چین ببرید و به مقطع آن نگاه کنید. مقطع یکدست مسی یعنی مس؛ هسته نقره‌ای با حلقه نازک مسی یعنی CCA. اگر آهن‌ربا به مغزی بچسبد، هسته فولاد با روکش مس (CCS) است که برای آنتن و ماهواره ساخته شده، نه دوربین آنالوگ.

مقایسه RG59 و RG6 برای دوربین مداربسته

ویژگی	RG59	RG6
امپدانس	۷۵ اهم	۷۵ اهم
قطر بیرونی تقریبی	حدود ۶ میلی‌متر	حدود ۷ میلی‌متر
قطر مغزی تقریبی	۰٫۶ تا ۰٫۸ میلی‌متر	حدود ۱ میلی‌متر
تضعیف در فرکانس بالا	بیشتر	کمتر
کاربرد رایج	دوربین مداربسته، کانکتور BNC	آنتن مرکزی و ماهواره، کانکتور F

برای بیشتر مسیرهای دوربین، RG59 مسی کافی است و نرم‌تر از RG6 در لوله و داکت جا می‌شود. RG6 وقتی معنی پیدا می‌کند که مسیر خیلی بلند است و دیتاشیت دوربین برای آن فاصله RG6 خواسته باشد. بسیاری از کابل‌های RG6 ماهواره‌ای مغزی CCS دارند، پس پیش از استفاده برای دوربین جنس مغزی را چک کنید.

با کابل RG59 تا چند متر می‌توان تصویر گرفت؟

عدد ثابتی وجود ندارد؛ حداکثر فاصله را فناوری و رزولوشن دوربین تعیین می‌کند و سازنده آن را در دیتاشیت برای RG59 با مغزی مس اعلام می‌کند. برای دوربین‌های HD آنالوگ این عدد معمولاً در حد چند صد متر است و با بالا رفتن رزولوشن کمتر می‌شود.

در آپارتمان، مغازه یا دفتر کار، فاصله دوربین تا DVR معمولاً چند ده متر است و جای نگرانی ندارد. در محوطه کارخانه یا پارکینگ بزرگ، طول واقعی مسیر کابل را بسنجید (نه فاصله مستقیم) و با عدد دیتاشیت دوربین و DVR مقایسه کنید. این اعداد با کابل CCA یا مغزی فولادی معمولاً به دست نمی‌آید.

نکات نصب و کانکتورزنی

• از کانکتور BNC فشاری یا پرسی مخصوص RG59 استفاده کنید؛ کانکتور پیچی ارزان به مرور شل می‌شود.
• هنگام آماده کردن سر کابل، مراقب باشید هیچ رشته‌ای از بافته به مغزی نرسد؛ همین یک رشته تصویر را قطع می‌کند.
• کواکسیال را با کابل برق ۲۲۰ ولت در یک لوله نکشید؛ در نوع ترکیبی فقط برق خود دوربین کنار تصویر است.
• وسط مسیر وصله نزنید؛ هر بشکه BNC یک نقطه افت و خرابی اضافه است.
• در مسیر روباز کابل را داخل لوله یا داکت ببرید تا آفتاب روکش را فرسوده نکند.

خرید متری برای نصاب‌ها و پروژه‌ها

کابل کواکسیال البرز متری فروخته می‌شود و قیمتش به نرخ روز مس، نوع کابل (ساده یا ترکیبی با برق) و متراژ سفارش بستگی دارد. نصاب‌ها و پیمانکارها پس از استعلام پیش‌فاکتور می‌گیرند. قیمت روز را با ۰۲۱-۳۳۹۹۹۰۳۲ بپرسید؛ اگر کابل تلفن یا شبکه هم لازم دارید، آن‌ها را از گروه کابل‌های مخابراتی و هوشمند در همان تماس اضافه کنید.

پیش از نصب، آزمایش برش را روی یک تکه کوتاه انجام دهید؛ مغزی باید در تمام مقطع مسی باشد. نام سازنده، نوع RG59 و سری تولید هم روی روکش کابل اصل چاپ می‌شود. فهرست سایر اقلام در لیست قیمت سیم و کابل البرز آمده است.
