سیم افشان البرز H07V-K برای سیمکشی ساختمان
سیم افشان البرز با کد H07V-K سیمی با یک هادی مسی افشان کلاس ۵ و عایق PVC است که برای سیمکشی داخل لوله، تابلو برق و مدارهای روشنایی و پریز ساختمان به کار می‌رود. این سیم در ۹ سایز از ۰٫۵ تا ۱۶ میلی‌متر مربع و در حلقه‌های ۱۰۰ متری عرضه میشود. قیمت روز هر سایز را واحد فروش البرز الکتریک تلفنی اعلام میکند.
- ولتاژ نامی
- 450/750 V
- جنس هادی
- مس افشان کلاس ۵
- عایق و روکش
- PVC
- استاندارد
- ISIRI 607 · IEC 60227
سایزهای موجود (۹ سایز)
- ۱×۰٫۵
- ۱×۰٫۷۵
- ۱×۱
- ۱×۱٫۵
- ۱×۲٫۵
- ۱×۴
- ۱×۶
- ۱×۱۰
- ۱×۱۶
استعلام قیمت روز
قیمت این محصول بر اساس نرخ روز مس و متراژ سفارش، تلفنی اعلام میشود.
مشخصات فنی سیم افشان البرز
| کد محصول | H07V-K |
|---|---|
| گروه | سیم ساختمانی |
| ولتاژ نامی | 450/750 V |
| جنس هادی | مس افشان کلاس ۵ |
| عایق و روکش | PVC |
| استاندارد تولید | ISIRI 607 · IEC 60227 |
| واحد فروش | حلقه ۱۰۰ متری |
| برند | البرز الکتریک نور |
سایزها و استعلام قیمت
| سایز | واحد فروش | قیمت روز |
|---|---|---|
| ۱×۰٫۵ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۰٫۷۵ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۱ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۱٫۵ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۲٫۵ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۴ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۶ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۱۰ | حلقه ۱۰۰ متری | استعلام تلفنی |
| ۱×۱۶ | حلقه ۱۰۰ متری | استعلام تلفنی |
درباره سیم افشان البرز الکتریک
هادی این سیم از تعداد زیادی رشته نازک مسی تابیده شده و همین ساختار آن را نرم و خم‌پذیر میکند. سیم افشان راحت از خم‌های لوله و گوشه‌های تنگ تابلو رد میشود و پشت درِ تابلو که مدام باز و بسته میشود، نمی‌شکند.
سیم افشان البرز طبق استاندارد ملی ISIRI 607 و معادل بین‌المللی آن IEC 60227 تولید میشود. عایق PVC آن برای دمای کار هادی تا ۷۰ درجه سانتی‌گراد طراحی شده است. سایزهای ۰٫۵ تا ۱ میلی‌متر مربع در عمل در رده ۳۰۰/۵۰۰ ولت (H05V-K) قرار می‌گیرند و سایزهای ۱٫۵ به بالا در رده ۴۵۰/۷۵۰ ولت.
فرق هادی کلاس ۵ با کلاس ۱ چیست؟
فرق در ساختار مس است: هادی کلاس ۱ یک مفتول توپر است و هادی کلاس ۵ از تعداد زیادی رشته باریک ساخته میشود. این دسته‌بندی را استاندارد IEC 60228 تعریف کرده است.

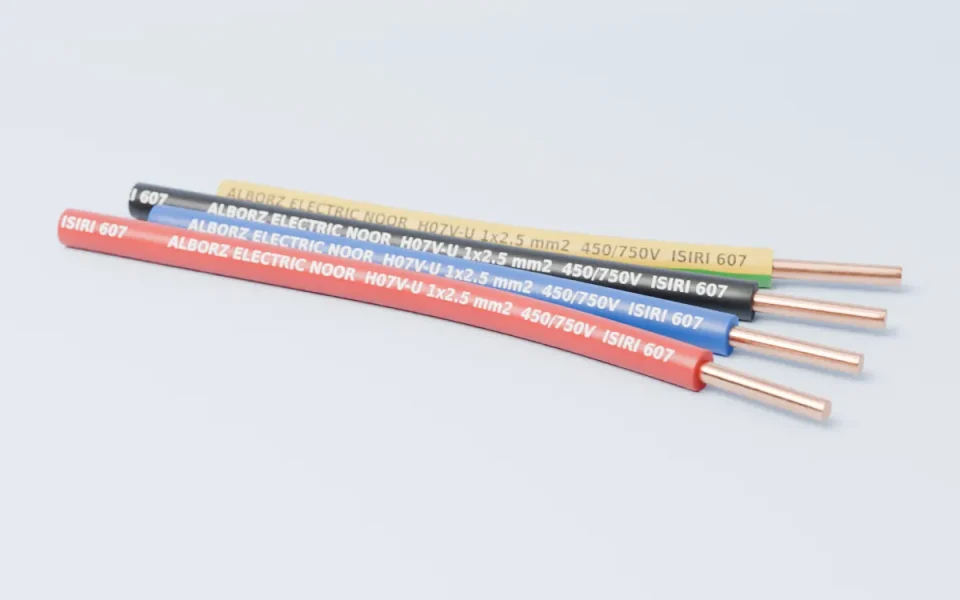

کلاس ۵ برای جایی است که سیم خم میشود، تکان می‌خورد یا باید در فضای تنگ جا بیفتد. مفتولی در مسیرهای ثابت و ترمینال‌های پیچی کلید و پریز راحت‌تر است. جدول مقایسه این دو را در معرفی سیم مفتولی البرز H07V-U آورده‌ایم.
کاربرد سیم افشان در ساختمان بر اساس سایز
جدول زیر عرف رایج سیمکشی در ایران است؛ سایز نهایی هر مدار را محاسبات مهندس ناظر تعیین میکند.
| سطح مقطع (میلی‌متر مربع) | کاربرد رایج | نکته |
|---|---|---|
| ۰٫۵ و ۰٫۷۵ | سیم‌بندی تابلو فرمان و داخل چراغ‌ها | برای مدار قدرت ساختمان نیست |
| ۱ | مدار فرمان، رله و سیگنال | برای روشنایی کم است |
| ۱٫۵ | مدارهای روشنایی | حداقل پذیرفته برای روشنایی |
| ۲٫۵ | مدارهای پریز | حداقل پذیرفته برای پریز |
| ۴ | کولر گازی اسپلیت، آبگرمکن برقی کم‌توان | بسته به توان و طول مسیر |
| ۶ | آبگرمکن برقی پرتوان، اسپلیت بزرگ، رابط کنتور تا تابلو واحد | طبق محاسبه مهندس |
| ۱۰ و ۱۶ | رابط کنتور تا تابلو در مسیر بلند، تغذیه تابلوهای فرعی | طبق محاسبه مهندس |
سطح مقطع درست به جریان مدار، طول مسیر، تعداد سیمهای داخل یک لوله و دمای محیط بستگی دارد. مثلاً اسپلیتی که ۲۵ متر با تابلو فاصله دارد، به خاطر افت ولتاژ ممکن است یک سایز بالاتر بخواهد. برای دستگاه‌های جابه‌جاشونده هم سیم تکی مناسب نیست و کابل افشان روکش‌دار H05VV-F لازم است.
رنگ‌بندی سیم افشان: استاندارد IEC و عرف بازار
در رنگ‌بندی IEC 60445، سه فاز به ترتیب قهوه‌ای، مشکی و خاکستری‌اند، نول آبی است و هادی حفاظتی (ارت) زرد و سبز. در عمل خیلی از سیم‌کش‌ها فاز مدارهای تک‌فاز را هنوز با قرمز یا مشکی می‌کشند. رنگ فاز را نقشه و عرف پروژه تعیین میکند؛ مهم این است که در کل ساختمان یکدست بماند.
دو قاعده اما استثنا ندارد: آبی فقط برای نول و زرد و سبز فقط برای ارت. برق‌کار بعدی به همین دو رنگ اعتماد میکند. پیش از سفارش هم متراژ هر رنگ را جدا برآورد کنید و موجودی رنگ‌ها را در همان تماس بپرسید.
چرا سر سیم افشان وایرشو می‌خواهد؟
چون رشته‌های نازک زیر پیچ ترمینال از هم باز می‌شوند و چند رشته یا بیرون می‌ماند یا زیر پیچ بریده میشود. سطح تماس کم میشود، اتصال به مرور شل میشود و ترمینال کلید مینیاتوری یا کنتاکتور داغ میکند. وایرشو (سرسیم لوله‌ای) رشته‌ها را یک‌جا جمع میکند تا زیر پیچ مثل یک هادی توپر بنشینند.
- وایرشو را هم‌اندازه سطح مقطع سیم بگیرید؛ وایرشوی گشاد درست پرس نمی‌شود.
- با انبر سرسیم‌پرس کار کنید، نه با دم‌باریک یا انبردست.
- طول لخت‌شده را به اندازه لوله وایرشو بگیرید تا مس بیرون نماند.
- سر سیم افشان را برای ترمینال پیچی قلع‌اندود نکنید. لحیم زیر فشار دائم پیچ کم‌کم وا می‌دهد و اتصال شل میشود.
مس واقعی و سطح مقطع واقعی در سیم افشان البرز
کیفیت پایین سیم معمولاً از دو جا خودش را نشان می‌دهد: مس ناخالص یا آلومینیوم با روکش مس، و سطح مقطعی کمتر از عدد چاپ‌شده. نتیجه هر دو، گرمای بیشتر زیر بار و افت ولتاژ بیشتر است.
معیار استاندارد برای سطح مقطع، مقاومت الکتریکی هادی است، نه فقط قطر ظاهری. طبق IEC 60228، مقاومت هر کیلومتر هادی افشان ۲٫۵ میلی‌متر مربع در ۲۰ درجه نباید از ۷٫۹۸ اهم بیشتر شود. این آزمون کار آزمایشگاه است، ولی چند نشانه را خودتان هم می‌بینید:
- چند سانتی‌متر عایق را بردارید. مس سالم رنگ مسی روشن و یکدست دارد و در برش، مغز نقره‌ای دیده نمی‌شود.
- نوشته روی عایق را بخوانید: نام سازنده، سطح مقطع، کد H07V-K، ولتاژ و تاریخ یا سری تولید باید در طول حلقه بارها تکرار شده باشد.
- برش سیم را نگاه کنید. عایق باید دور هادی هم‌ضخامت باشد و یک طرف آن آشکارا نازک‌تر نباشد.
حلقه ۱۰۰ متری و قیمت روز
قیمت هر حلقه سیم افشان البرز به نرخ روز مس و سطح مقطع بستگی دارد و برای همین تلفنی اعلام میشود. عددی که دیروز شنیده‌اید، امروز با نرخ تازه مس دوباره حساب میشود. سایزها، تعداد حلقه و رنگ‌ها را یادداشت کنید و با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید. برای سفارش پروژه پیش‌فاکتور صادر میشود و ارسال به سراسر کشور انجام می‌گیرد.
بقیه سایزها را در لیست استعلام قیمت سیم و کابل البرز و هم‌خانواده‌ها را در گروه سیمهای ساختمانی ببینید. اگر ترجیح می‌دهید کارشناس فروش با شما تماس بگیرد، فرم تماس با البرز الکتریک را پر کنید.
یک نکته هم برای سر کار: حلقه را با چرخاندن باز کنید یا روی یک قرقره ساده بگذارید. کشیدن دور به دور از کنار حلقه، سیم را تاب می‌دهد و داخل لوله گیر می‌اندازد. انبار هم باید خشک و دور از آفتاب مستقیم باشد، چون PVC زیر آفتاب طولانی سفت و شکننده میشود.
پرسش و پاسخ
سوالات متداول درباره سیم افشان
پاسخ سوال خود را پیدا نکردید؟ کارشناسان فروش آماده پاسخگویی هستند.
تماس با کارشناس ۰۲۱-۳۳۹۹۹۰۳۲عدد ۰۷ در کد H07V-K یعنی چه؟
عدد ۰۷ یعنی ولتاژ نامی ۴۵۰/۷۵۰ ولت. حرف H به سیستم کدگذاری هماهنگ‌شده اروپا اشاره دارد، V یعنی عایق PVC و K یعنی هادی افشان برای نصب ثابت.
سیم افشان ۲٫۵ چند آمپر جریان تحمل میکند؟
عدد ثابتی ندارد و به روش نصب، تعداد سیمهای داخل لوله و دمای محیط بستگی دارد. در عرف سیمکشی ساختمان، مدار پریز با سیم ۲٫۵ را معمولاً با کلید مینیاتوری ۱۶ آمپر حفاظت میکنند و تصمیم نهایی با مهندس ناظر است.
سیم افشان را میشود بدون لوله زیر گچ کشید؟
نه. سیم H07V-K فقط یک لایه عایق دارد و باید داخل لوله، داکت یا تابلو نصب شود. سیمکشی توکار را همیشه داخل لوله انجام دهید تا تعویض سیم در آینده هم ممکن باشد.
برای سیمکشی یک آپارتمان چند حلقه سیم افشان لازم است؟
به نقشه، تعداد مدارها و فاصله تابلو تا نقاط مصرف بستگی دارد. راه درست این است که سیم‌کش یا مهندس متراژ هر سایز و هر رنگ را از روی نقشه برآورد کند تا استعلام قیمت هم دقیق‌تر شود.
قیمت سیم افشان ۲٫۵ البرز برای هر حلقه است یا هر متر؟
برای هر حلقه ۱۰۰ متری. این قیمت با نرخ روز مس تعیین میشود و ثابت نمیماند؛ عدد همان روز را از ۰۲۱-۳۳۹۹۹۰۳۲ بپرسید و اگر چند سایز لازم دارید، همه را در یک تماس بگویید.
