کابل شبکه CAT6 البرز، UTP و SFTP

کابل شبکه CAT6 البرز برای کابل‌کشی ساخت‌یافته ساختمان ساخته شده است: از پچ‌پنل داخل رک تا پریز شبکه روی دیوار، یا تا دوربین و اکسس‌پوینت روی سقف. رده CAT6 برای پهنای باند ۲۵۰ مگاهرتز طراحی شده و سرعت گیگابیت را در طول کامل ۱۰۰ متر بی‌دردسر پشتیبانی می‌کند.

ساختار و بسته‌بندی کابل شبکه CAT6 البرز

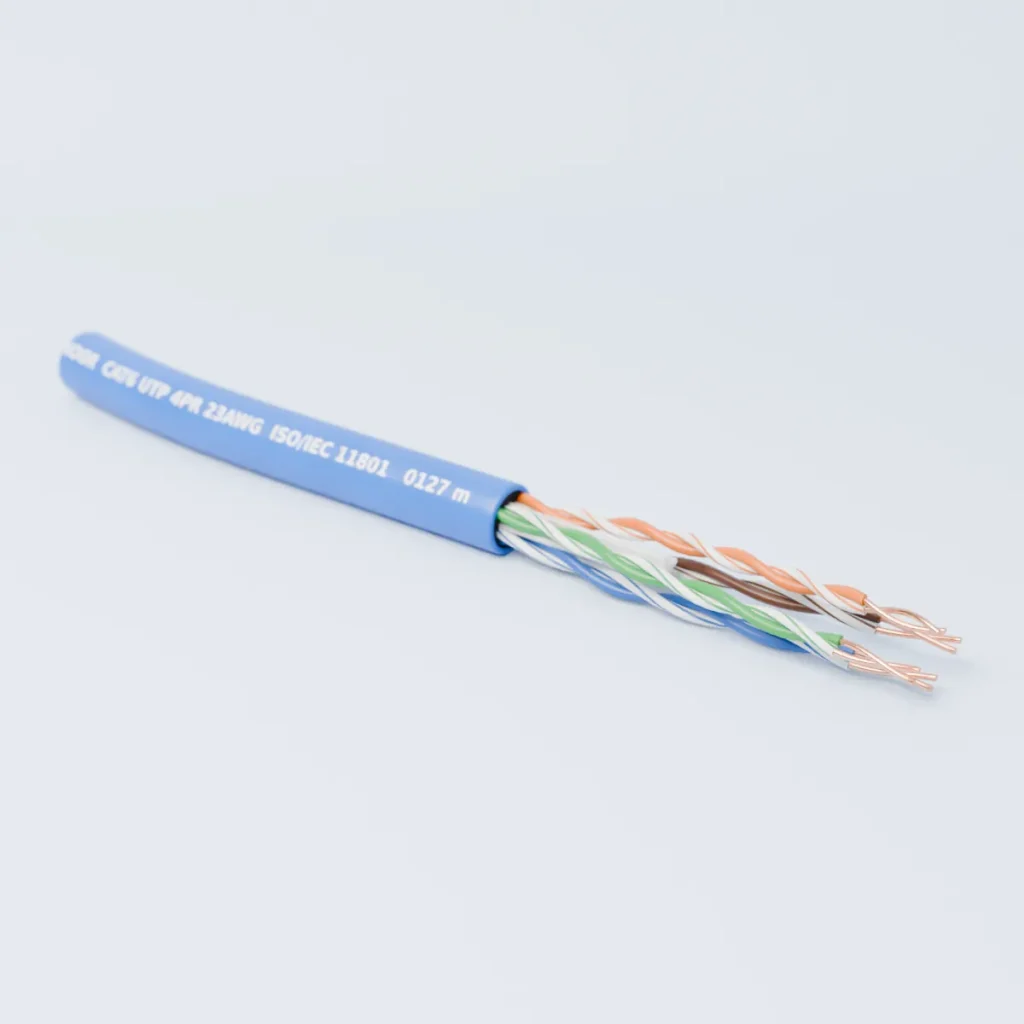

داخل کابل چهار زوج به‌هم‌تابیده با رنگ‌بندی استاندارد قرار دارد: نارنجی، سبز، آبی و قهوه‌ای، که هر کدام با یک رشته سفید جفت شده است. گام تاب هر زوج با بقیه فرق دارد تا تداخل زوج‌ها (کراس‌تاک) کم شود. در بسیاری از کابل‌های CAT6 یک جداکننده صلیبی پلاستیکی هم زوج‌ها را از هم دور نگه می‌دارد.

بسته‌بندی ۳۰۵ متری همان ۱۰۰۰ فوت مرسوم در بازار جهانی است. در جعبه کشویی، کابل از دهانه جعبه بیرون می‌آید و تا انتها گره نمی‌خورد؛ پس جعبه را پاره نکنید.

CAT6 یا CAT5e؛ کدام را انتخاب کنید؟

برای کابل‌کشی جدید، CAT6 ارزش اختلاف قیمت را دارد. حاشیه اطمینان بیشتری در برابر نویز می‌دهد و برای ۱۰ گیگابیت در فاصله‌های کوتاه هم آماده است.

ویژگی	CAT5e	CAT6
پهنای باند	۱۰۰ مگاهرتز	۲۵۰ مگاهرتز
گیگابیت تا ۱۰۰ متر	بله	بله
۱۰ گیگابیت	در استاندارد نیست	حدود ۳۷ تا ۵۵ متر
انتخاب مناسب برای	تعمیر و توسعه شبکه قدیمی	ساختمان نو، دوربین و PoE

UTP یا SFTP؛ شیلد کی ارزش هزینه دارد؟

در بیشتر خانه‌ها و دفترها کابل UTP کافی است. تاب دقیق زوج‌ها بخش بزرگی از نویز را خنثی می‌کند و نصب UTP ساده‌تر و ارزان‌تر است.

کابل SFTP علاوه بر زوج‌های تابیده، شیلد فلزی دارد (معمولاً فویل و بافت سیمی) و جایی به کار می‌آید که میدان الکترومغناطیسی قوی است:

• کارخانه و موتورخانه با موتور، اینورتر و کنتاکتور؛
• مسیرهای طولانی که کابل شبکه موازی با کابل‌های قدرت جلو می‌رود؛
• نزدیکی موتور آسانسور، تابلوهای برق بزرگ یا آنتن‌های فرستنده.

شیلد فقط وقتی کار می‌کند که پیوسته باشد. کیستون، سوکت و پچ‌پنل هم باید شیلددار باشند و شیلد در سمت رک درست به ارت وصل شود. SFTP با کانکتور معمولی فقط هزینه را بالا می‌برد.

کابل شبکه برای دوربین مداربسته و PoE

با PoE، برق دوربین IP، اکسس‌پوینت یا تلفن تحت شبکه از همان کابل شبکه می‌رسد و پریز برق جداگانه لازم نیست. استاندارد IEEE 802.3af تا ۱۵٫۴ وات، PoE+ یا 802.3at تا ۳۰ وات و 802.3bt تا ۹۰ وات را در سمت سوئیچ پوشش می‌دهد.

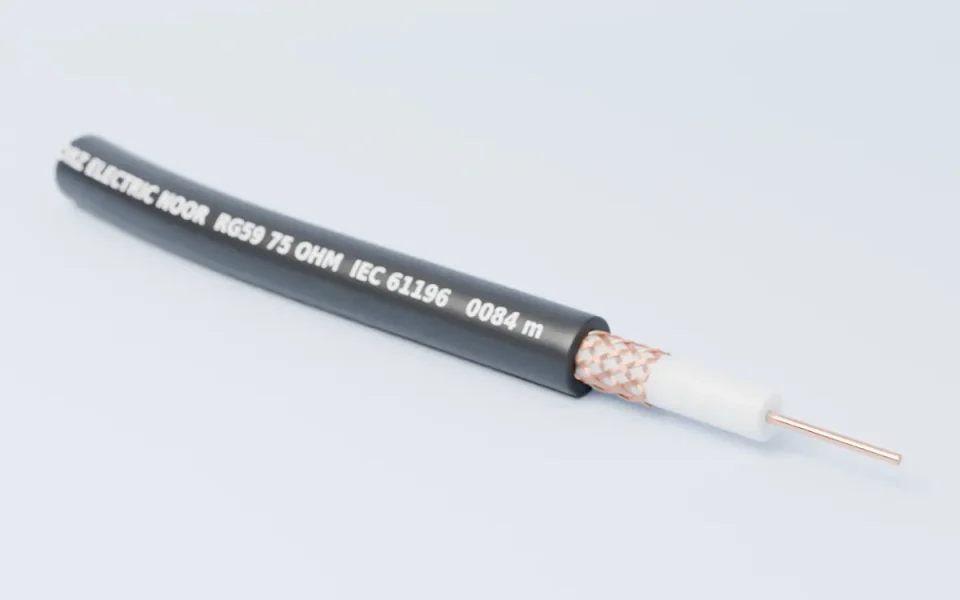

هر چه مقاومت هادی بیشتر باشد، جریان PoE افت ولتاژ و گرمای بیشتری ایجاد می‌کند. این گرما در دسته‌های بزرگ کابل که همه‌شان PoE می‌برند، روی هم جمع می‌شود؛ پس در سینی‌های شلوغ، هادی مس با مقاومت کمتر اهمیت بیشتری پیدا می‌کند. اگر دوربین‌های پروژه آنالوگ یا AHD هستند، به جای کابل شبکه سراغ کابل کواکسیال RG59 بروید.

کابل شبکه مسی یا CCA؟

برای کابل‌کشی ماندگار، مخصوصاً با PoE، فقط هادی مس خالص را انتخاب کنید. کابل CCA هادی آلومینیومی با لایه نازک مس دارد. مقاومتش بیشتر است، زیر PoE زودتر داغ می‌شود و در محل پانچ راحت‌تر می‌شکند. با الزامات استانداردهای کابل‌کشی ساخت‌یافته هم جور نیست.

هادی کابل شبکه البرز مس است. برای تشخیص CCA در بازار، سر یک رشته را با کاتر بتراشید: اگر زیر لایه مسی رنگ نقره‌ای دیدید، کابل CCA است. جعبه کابل CCA هم معمولاً به‌وضوح سبک‌تر است.

محدودیت ۱۰۰ متری کابل شبکه

طول کانال اترنت روی کابل مسی حداکثر ۱۰۰ متر است. این عدد یعنی حدود ۹۰ متر کابل ثابت داخل دیوار یا سینی، به اضافه حدود ۱۰ متر پچ‌کورد در دو سر. این سقف به رده کابل وابسته نیست. برای فاصله بلندتر، وسط مسیر یک سوئیچ بگذارید یا بین ساختمان‌ها از فیبر نوری استفاده کنید.

روکش PVC یا LSZH برای فضای داخلی

روکش PVC انعطاف خوبی دارد، اقتصادی‌تر است و برای بیشتر ساختمان‌های مسکونی و اداری کافی است. اما در آتش دود غلیظ و گاز هالوژنی خورنده تولید می‌کند. روکش LSZH (کم‌دود و بدون هالوژن) در آتش دود کمتری می‌دهد و هالوژن آزاد نمی‌کند.

در بیمارستان، مدرسه، مرکز تجاری، دیتاسنتر و مسیرهای خروج اضطراری معمولاً LSZH مشخص می‌شود. روکش LSZH کمی سفت‌تر است و کشیدنش در لوله دقت بیشتری می‌خواهد. نوع روکش را طبق مشخصات فنی مشاور و الزامات آتش‌نشانی پروژه انتخاب کنید.

نکات اجرای کابل شبکه

• بست کمربندی را محکم نکشید؛ فشارش هندسه زوج‌ها را به هم می‌زند و بست چسبی (ولکرو) انتخاب بهتری است.
• در محل پانچ و سوکت، تاب زوج‌ها را بیش از حدود ۱۳ میلی‌متر باز نکنید.
• کابل را با خم تند یا کشش زیاد از لوله رد نکنید.
• مسیر شبکه را از کابل‌های برق فاصله دهید یا در سینی جدا ببرید.
• برای CAT6 از سوکت و کیستون مخصوص CAT6 استفاده کنید.
• دو سر هر لینک را برچسب بزنید و پس از اجرا همه لینک‌ها را با تستر بررسی کنید.

سفارش جعبه‌ای و چاپ روکش

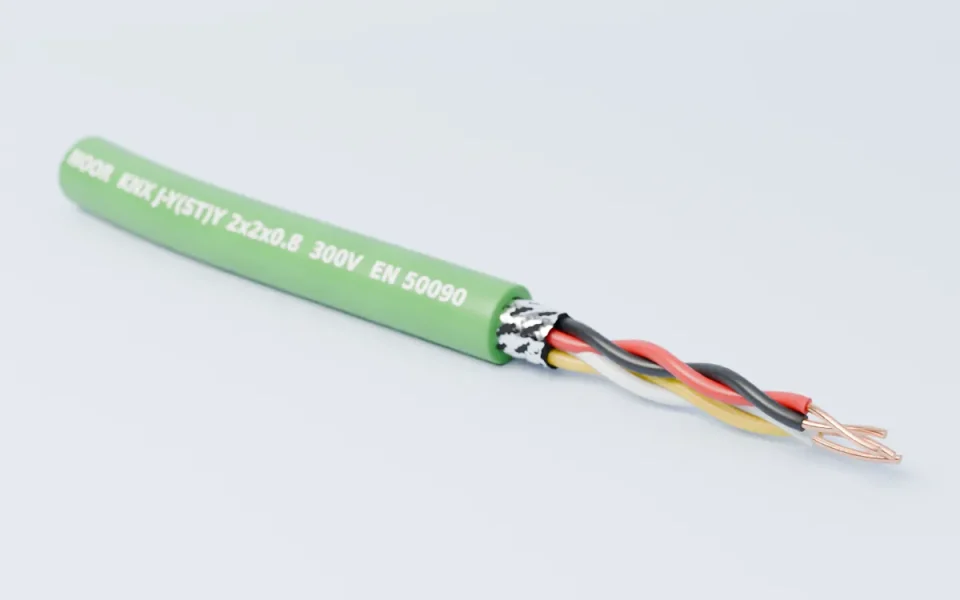

قیمت هر جعبه کابل شبکه CAT6 البرز با نرخ روز مس، نوع شیلد، جنس روکش و تعداد جعبه‌ها تعیین می‌شود. برای سفارش پروژه‌ای پیش‌فاکتور صادر می‌شود و ارسال به سراسر کشور انجام می‌گیرد. اگر سیستم هوشمند هم در پروژه دارید، کابل KNX البرز را در همان استعلام بیاورید. توضیح قیمت‌گذاری در لیست قیمت سیم و کابل البرز و راه‌های ارتباط در تماس با البرز الکتریک آمده است.

کابلی را که چاپ ندارد یا چاپش ناخواناست، نخرید. روی روکش کابل اصل، رده CAT6، نوع UTP یا SFTP، استاندارد ISO/IEC 11801، نام سازنده و سری تولید پشت سر هم تکرار می‌شود.
