کابل کنسانتریک البرز NYCY برای انشعاب برق

شرکت‌های توزیع برای مسیر شبکه تا کنتور کابلی می‌خواهند که دست‌کاری در آن پنهان نماند و اگر آسیب دید، خطر برق‌گرفتگی کمتری داشته باشد. کابل کنسانتریک البرز برای همین ساخته شده: هر ابزاری که بخواهد به رشته فاز برسد، اول باید از لایه مسی هم‌مرکز عبور کند. حرف C در کد NYCY هم به همین هادی هم‌مرکز (Concentric) اشاره دارد.

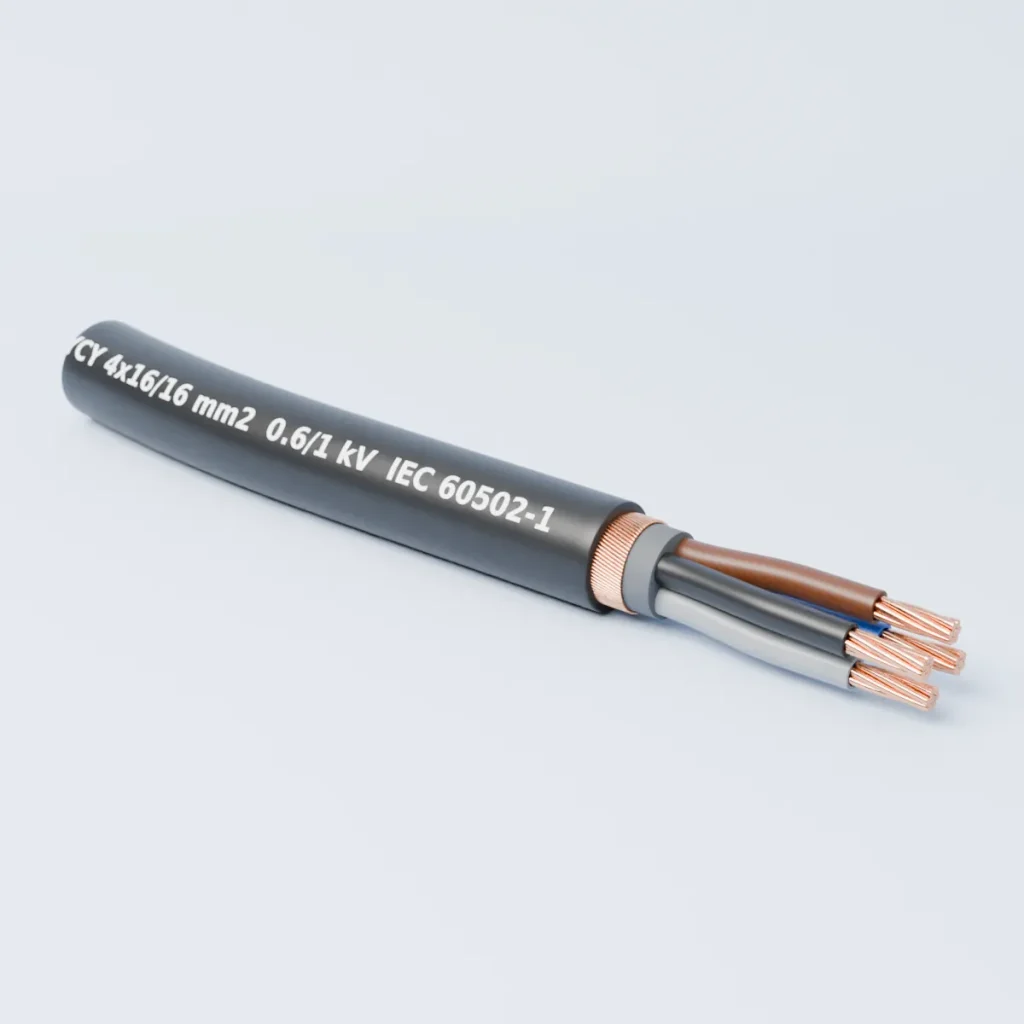

ساختار کابل کنسانتریک البرز NYCY

در مرکز کابل، رشته‌های اصلی با هادی مسی و عایق PVC قرار دارند: دو رشته در مدل‌های تک‌فاز و چهار رشته در مدل‌های سه‌فاز. یک لایه داخلی PVC این رشته‌ها را گرد نگه می‌دارد و بستر هادی هم‌مرکز می‌شود.

هادی هم‌مرکز از تعداد زیادی مفتول نازک مسی ساخته شده که به‌صورت مارپیچ دور لایه داخلی پیچیده شده‌اند. حالت مارپیچ اجازه می‌دهد کابل خم شود بی‌آنکه مفتول‌ها از هم باز شوند. روکش بیرونی PVC هم محافظ نهایی کابل در برابر رطوبت و آسیب سطحی است.

چرا شرکت‌های برق کابل کنسانتریک را ترجیح می‌دهند؟

چون انشعاب غیرمجاز را سخت و آشکار می‌کند، در برابر آسیب مکانیکی ایمن‌تر است و لایه هم‌مرکز کار هادی حفاظتی را هم انجام می‌دهد.

دست‌کاری پیش از کنتور دیده می‌شود

برای گرفتن برق از رشته فاز قبل از کنتور، باید لایه مسی را برید یا سوراخ کرد. این لایه به نول یا زمین وصل است؛ پس تماس فلزی هم‌زمان با فاز و لایه هم‌مرکز اتصال کوتاه می‌سازد. فیوز یا کلید عمل می‌کند و رد دست‌کاری روی کابل باقی می‌ماند.

ایمنی در برابر میخ، مته و بیل

اگر میخ، مته یا تیغه بیل به کابل برسد، اول به لایه هم‌مرکز می‌خورد. جریان خطا از همین مسیر برمی‌گردد و وسیله حفاظتی قطع می‌کند، به‌جای آنکه بدنه ابزار برق‌دار بماند.

هادی حفاظتی یا نول

بسته به طرح شبکه، لایه هم‌مرکز هادی حفاظتی (PE) است یا در بعضی طرح‌ها هادی مشترک نول و حفاظتی (PEN). نقش هر رشته و نحوه اتصال لایه هم‌مرکز در جعبه کنتور را ضوابط شرکت توزیع منطقه شما تعیین می‌کند و نباید سلیقه‌ای تغییر کند.

معنی سایزهای ⁦۲×۶/۶⁩ و ⁦۴×۱۶/۱۶⁩

بخش قبل از خط مورب، تعداد و سطح مقطع رشته‌های عایق‌دار را نشان می‌دهد و عدد بعد از آن، سطح مقطع معادل هادی هم‌مرکز را. پس ⁦۲×۶/۶⁩ یعنی دو رشته ۶ میلی‌متر مربع به‌علاوه لایه هم‌مرکز ۶ میلی‌متر مربع. ⁦۴×۱۶/۱۶⁩ هم یعنی چهار رشته ۱۶ میلی‌متر مربع با لایه هم‌مرکز ۱۶ میلی‌متر مربع.

سایز	نوع انشعاب	کاربرد رایج
⁦۲×۶/۶⁩	تک‌فاز	واحد مسکونی کم‌مصرف و مسیر کوتاه
⁦۲×۱۰/۱۰⁩	تک‌فاز	آمپراژ بیشتر یا مسیر طولانی‌تر
⁦۴×۱۰/۱۰⁩	سه‌فاز	انشعاب سه‌فاز کوچک
⁦۴×۱۶/۱۶⁩	سه‌فاز	مغازه، کارگاه و انشعاب پرمصرف‌تر

سایز نهایی را معمولاً شرکت توزیع بر اساس آمپراژ انشعاب و طول مسیر اعلام می‌کند. برگه مشخصات انشعاب را هنگام خرید جلوی دستتان داشته باشید تا سایز اشتباه نخرید.

کنسانتریک یا NYY؟ مرز شبکه و ساختمان

قاعده ساده این است: از شبکه تا کنتور کنسانتریک، از کنتور به بعد کابل معمولی. مسیر کنتور تا تابلو اصلی را معمولاً با کابل زمینی NYY یا سیم داخل لوله اجرا می‌کنند و لایه هم‌مرکز آنجا مزیت خاصی ندارد. وقتی انشعاب از کابل خودنگهدار هوایی گرفته می‌شود، نقطه اتصال با کلمپ مخصوص ساخته می‌شود. ادامه مسیر تا کنتور هم طبق ضوابط شرکت توزیع اجرا می‌شود.

نکات اجرا و سرکابل‌بندی

• هنگام برداشتن روکش، تیغ را فقط تا عمق روکش ببرید؛ بریدن مفتول‌های هم‌مرکز سطح مقطع حفاظتی را کم می‌کند.
• مفتول‌ها را به عقب برگردانید، به هم بتابانید و با کابلشوی هم‌سایز پرس کنید. چند مفتول آزاد و پراکنده یعنی اتصال سست و داغ.
• روی لایه داخلی با احتیاط کار کنید تا عایق رشته‌ها خراش برندارد.
• روی دیوار، کابل را با بست و فاصله منظم مهار کنید و ورودی جعبه کنتور را با گلند آب‌بند کنید.
• اگر بخشی از مسیر زیر خاک است، بستر ماسه و نوار هشدار را مثل کابل زمینی رعایت کنید.

مدارک، چاپ روکش و سفارش

مأمور تحویل انشعاب ممکن است نوشته‌های روی روکش را کنترل کند. روی کابل کنسانتریک البرز، نام سازنده، کد NYCY، سایز، ولتاژ نامی و تاریخ یا سری تولید چاپ می‌شود. تأییدیه توانیر و برق منطقه‌ای هم در فهرست تأییدیه‌های البرز الکتریک هست؛ اگر شرکت توزیع منطقه شما مدرک خاصی خواسته، پیش از خرید بگویید.

برای یک انشعاب، متراژ دقیق را بگویید. پروژه‌های انبوه‌سازی که چند انشعاب هم‌زمان می‌خواهند، بهتر است فهرست سایزها را یک‌جا بدهند تا یک پیش‌فاکتور بگیرند. همه سایزها در فهرست استعلام قیمت کابل البرز آمده‌اند و خانواده کامل این کابل در گروه کابل‌های قدرت مسی.
