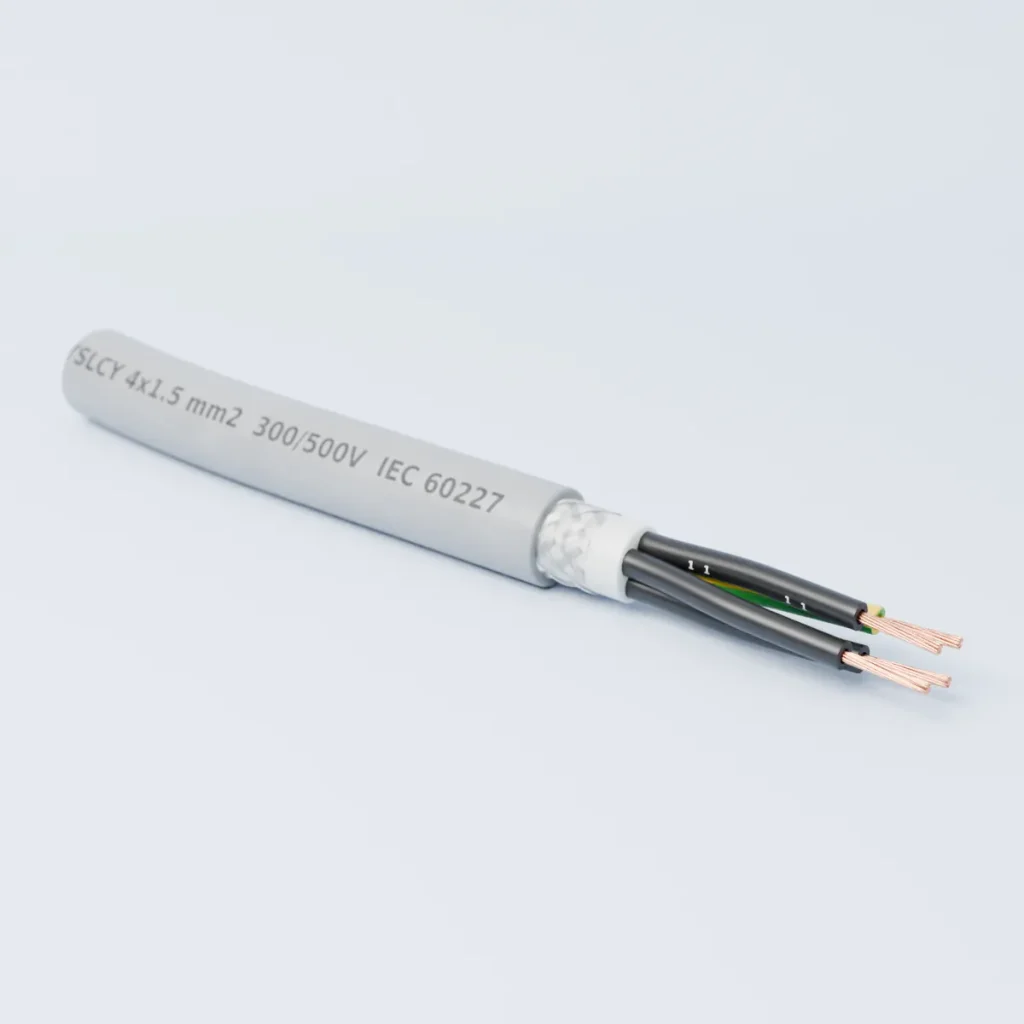

کابل شیلددار البرز NYSLCY با شیلد مسی

نویز معمولاً جایی خودش را نشان می‌دهد که انتظارش را ندارید. عدد فشار روی نمایشگر بی‌دلیل نوسان می‌کند، سنسور سطح با روشن شدن پمپ خطا می‌دهد یا دور موتور با فرمان آنالوگ ثابت نمی‌ماند. اغلب سیم‌بندی درست است و ایراد از کابلی است که بی‌محافظ از کنار کابل قدرت یا اینورتر رد شده. کابل شیلددار البرز برای همین مسیرهای پرنویز ساخته شده است.

شیلد بافته مسی دقیقاً چه کاری انجام می‌دهد؟

شیلد پوسته رسانای پیوسته‌ای دور رشته‌هاست که نویز محیط را پیش از رسیدن به سیگنال می‌گیرد و از راه ارت تخلیه می‌کند. در کد NYSLCY حرف C به همین بافته مسی اشاره دارد. SL در نام‌گذاری آلمانی یعنی کابل کنترل و Y نشانه عایق و روکش PVC است.

کارایی شیلد تا حد زیادی به درصد پوشش بافته (Coverage) بستگی دارد، یعنی چه سهمی از سطح کابل زیر رشته‌های مس قرار گرفته است. بافته کم‌پشت روزنه بیشتری دارد و جلوی نویز فرکانس بالا را ضعیف‌تر می‌گیرد. در کابل‌های کنترل شیلددار رایج، پوشش حدود ۸۰ درصد و بالاتر متداول است؛ عدد دقیق هر سایز را از واحد فروش بپرسید.

فویل آلومینیومی پوشش کامل دارد، اما مقاومتش بیشتر است و با خم شدن مکرر ترک می‌خورد. بافته مسی مقاومت کمتری دارد، لرزش ماشین‌آلات را بهتر تحمل می‌کند و بستن آن زیر گلند یا بست ارت ساده‌تر است.

کاربرد کابل شیلددار البرز در صنعت و تأسیسات

هر جا سیگنال ضعیف باید از محیطی پر از کابل قدرت، کنتاکتور و درایو عبور کند، کابل شیلددار انتخاب منطقی است. نمونه‌های رایج:

• سیگنال آنالوگ ۴ تا ۲۰ میلی‌آمپر و ۰ تا ۱۰ ولت از ترانسمیتر فشار، دما و سطح تا کارت ورودی PLC
• فرمان سرعت، استارت و استاپ اینورتر در سمت کنترل درایو
• سنسور دمای PT100 سه‌سیمه و سنسورهای مجاورتی در موتورخانه و خط تولید
• مدارهای کنترلی که ناچارند در سینی مشترک با کابل قدرت یا نزدیک تابلو برق اصلی بخوابند

چند کار هم هست که این کابل برایش ساخته نشده است. برای تغذیه موتور از خروجی اینورتر (VFD)، دفترچه درایو معمولاً کابل مخصوص موتور با ساختار متقارن و شیلد کامل را تعیین می‌کند. کابل کنترلی جای آن را نمی‌گیرد. ترموکوپل کابل جبرانی مخصوص خودش را می‌خواهد و شبکه‌هایی مثل RS-485 به زوج تابیده با امپدانس مشخص نیاز دارند.

انتخاب سایز: چند رشته و چه مقطعی؟

تعداد رشته را نوع سنسور یا فرمان تعیین می‌کند. مقطع ۱٫۵ میلی‌متر مربع برای جریان میلی‌آمپری سیگنال بیش از نیاز است؛ دلیل انتخابش استحکام مکانیکی، بستن مطمئن در ترمینال و افت ولتاژ کمتر در مسیرهای بلند است.

سایز	کاربرد رایج
⁦۲×۱٫۵⁩	ترانسمیتر دوسیمه ۴ تا ۲۰ میلی‌آمپر، فرمان آنالوگ اینورتر
⁦۳×۱٫۵⁩	PT100 سه‌سیمه، سنسور مجاورتی سه‌سیمه، پتانسیومتر
⁦۴×۱٫۵⁩	ترانسمیتر چهارسیمه، دو فرمان دیجیتال در یک مسیر
⁦۲×۲٫۵⁩ و ⁦۳×۲٫۵⁩	مسیر طولانی یا مداری که کنار سیگنال، تغذیه تجهیز را هم می‌برد

اگر بین دو سایز مردد هستید، دیتاشیت سنسور را هنگام تماس آماده داشته باشید تا همکاران ما راهنمایی‌تان کنند.

شیلد را یک سر ارت کنیم یا دو سر؟

پاسخ ثابتی ندارد و به نوع سیستم بستگی دارد؛ ملاک، نقشه و دستور طراح است. در سیگنال آنالوگ کم‌فرکانس مثل ۴ تا ۲۰ میلی‌آمپر، بسیاری از طراحان فقط سمت تابلو را ارت می‌کنند تا حلقه زمین شکل نگیرد. کنار اینورتر و نویز فرکانس بالا، سازندگان درایو معمولاً اتصال هر دو سر را توصیه می‌کنند، به شرط آن‌که ارت دو طرف هم‌پتانسیل باشد.

طراح هر روشی را انتخاب کند، این نکات اجرایی ثابت است:

• بافته را با بست یا گلند EMC دورتادور بگیرید؛ سیم رابط بلند (پیگتیل) اثر شیلد را در فرکانس بالا کم می‌کند.
• سر آزاد شیلد را با وارنیش حرارتی بپوشانید تا تصادفی به بدنه نخورد.
• در جعبه تقسیم، شیلد دو تکه کابل را به هم وصل کنید تا پیوستگی آن قطع نشود.
• بافته مسی جای سیم ارت حفاظتی (PE) را نمی‌گیرد و نباید مسیر جریان کار باشد.

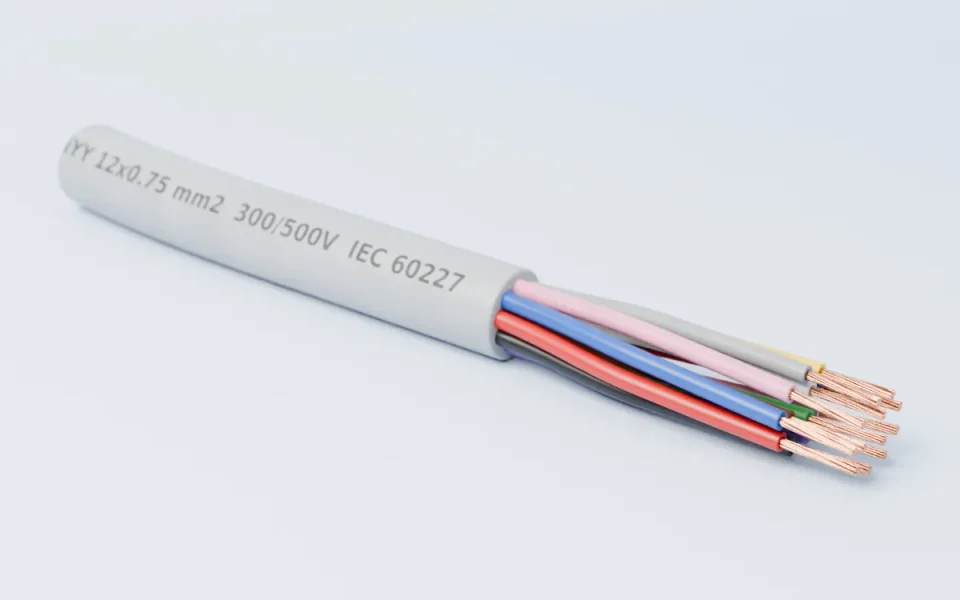

کابل شیلددار یا کابل کنترل LiYY؟

هر دو کابل کنترل افشان هستند و فرق اصلی‌شان همان بافته مسی است. اگر مسیر کابل از کنار کابل موتور، داخل سینی مشترک با کابل قدرت یا نزدیک اینورتر می‌گذرد، شیلددار انتخاب کنید. برای سیم‌کشی داخل تابلو و مسیرهای کوتاه و تمیز ماشین، کابل کنترل LiYY چندرشته با تعداد رشته بیشتر و هزینه کمتر کافی است. هر دو را در گروه کابل‌های کنترل و شیلددار کنار هم می‌بینید.

نکات نصب و نگهداری

سینی کابل سیگنال را از کابل قدرت جدا کنید و جایی که ناچار به عبور هستید، دو مسیر را عمود بر هم رد کنید. هنگام لخت کردن، بافته را با ابزار مناسب باز کنید تا رشته‌های مس آن در عایق رشته‌ها فرو نرود. شعاع خمش را هم طبق دیتاشیت رعایت کنید، چون خم تند بافته را از هم باز می‌کند. سر بریده کابل باقی‌مانده را ببندید و حلقه را دور از آفتاب انبار کنید.

بافته سالم و سفارش متری

در سر کابل، روکش را کمی کنار بزنید؛ باید بافته‌ای یکنواخت و پیوسته ببینید، نه چند رشته پراکنده مس. روی روکش هم کد NYSLCY، سایز، رده ولتاژ، نام سازنده و سری تولید چاپ می‌شود.

کابل شیلددار البرز متری فروخته می‌شود و برای سفارش پروژه‌ای پس از استعلام، پیش‌فاکتور صادر می‌شود. سایزهای دیگر را در لیست استعلام قیمت سیم و کابل البرز ببینید و اگر می‌خواهید واحد فروش با شما تماس بگیرد، فرم درخواست تماس را پر کنید.
