کابل کنترل البرز LiYY افشان و چندرشته

در یک تابلو اتوماسیون معمولی، ده‌ها ورودی و خروجی باید از PLC به شستی‌ها، سنسورها و شیرهای برقی روی ماشین برسند. کشیدن تک‌تک سیم افشان برای این کار هم وقت‌گیر است و هم داکت را شلوغ می‌کند. کابل کنترل البرز همه این رشته‌ها را زیر یک روکش جمع می‌کند تا مسیر مرتب بماند و عیب‌یابی بعدی ساده‌تر شود.

ساختار LiYY و معنی حروف کد

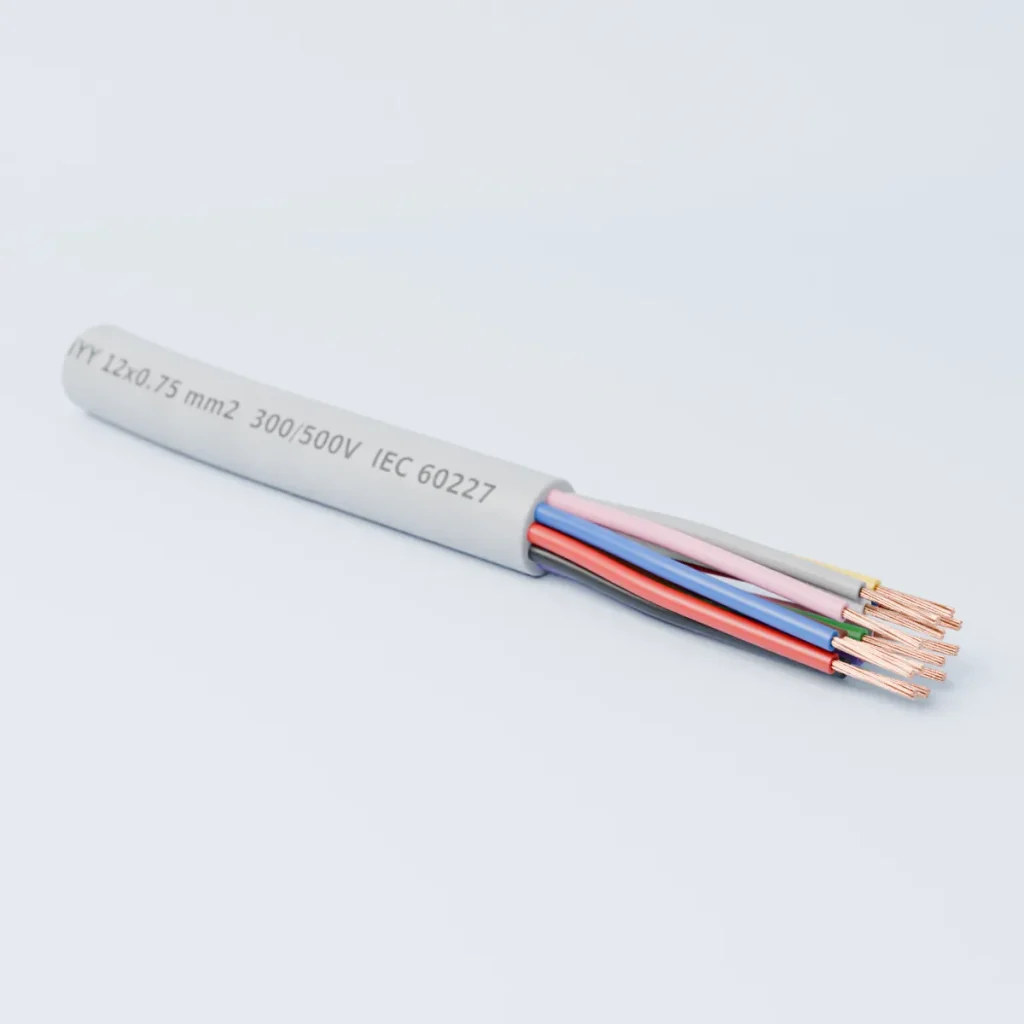

این نام از نام‌گذاری آلمانی کابل‌ها آمده است. Li یعنی هادی افشان از رشته‌های نازک مس، Y اول عایق PVC هر رشته و Y دوم روکش بیرونی PVC است. رشته‌ها دور هم تابیده شده‌اند و همین ساختار کابل را نرم و خوش‌دست می‌کند؛ عبور از لولای در تابلو یا قطعات کم‌تحرک ماشین برایش مشکلی ندارد.

در کد این کابل حرف C دیده نمی‌شود و معنایش این است که LiYY شیلد ندارد. همین نکته در انتخاب مسیر کابل تعیین‌کننده است و در بخش مقایسه به آن می‌رسیم.

رنگ‌بندی یا شماره‌گذاری رشته‌ها؟

هر دو روش کار می‌کند؛ رنگ‌بندی در کابل‌های کم‌رشته سریع‌تر خوانده می‌شود و رشته شماره‌دار در کابل‌های پررشته خطای سیم‌بندی را کم می‌کند. LiYY در عرف بازار با رنگ‌بندی به سبک DIN 47100 شناخته می‌شود. ده رشته اول سفید، قهوه‌ای، سبز، زرد، خاکستری، صورتی، آبی، قرمز، مشکی و بنفش هستند. از رشته یازدهم به بعد ترکیب‌های دورنگ مثل خاکستری صورتی و قرمز آبی می‌آید.

در کابل ⁦۲۰×۱⁩ برق‌کار باید جدول رنگ را کنار دستش داشته باشد. کابل‌های شماره‌دار معمولاً رشته‌های مشکی با شماره چاپی سفید دارند و ردیابی هر رشته در آن‌ها راحت‌تر است. نوع رنگ‌بندی هر سایز کابل کنترل البرز را هنگام سفارش بپرسید، به‌خصوص اگر نقشه تابلو بر اساس شماره رشته نوشته شده است.

یک هشدار ایمنی: در رنگ‌بندی DIN 47100 رشته سبز یا زرد معنای ارت ندارد. برای ارت حفاظتی فقط رشته دورنگ سبز و زرد معتبر است.

انتخاب سایز کابل کنترل البرز برای تابلو و ماشین

تعداد رشته را از روی ورودی و خروجی‌های هر مسیر بشمارید. پیشنهاد ما این است که حدود ۱۰ تا ۲۰ درصد رشته رزرو هم اضافه کنید؛ یک سنسور جدید یا رشته معیوب در آینده بدون کابل‌کشی دوباره جواب می‌گیرد.

سایز	کاربرد رایج
⁦۴×۰٫۵⁩	سنسور، لیمیت‌سوییچ، چراغ سیگنال
⁦۷×۰٫۵⁩	جعبه شستی با استارت، استاپ، اضطراری و چراغ‌ها
⁦۱۲×۰٫۷۵⁩	ارتباط تابلو با جعبه تقسیم روی ماشین
⁦۱۲×۱٫۵⁩	بوبین کنتاکتور و شیر برقی در مسیرهای بلندتر
⁦۲۰×۱⁩	خط اصلی بین تابلو PLC و جعبه ترمینال میدانی

مقطع ۰٫۵ میلی‌متر مربع برای سیگنال‌های ۲۴ ولت DC کافی است. وقتی رشته باید بوبین یا شیر برقی را در مسیر طولانی تغذیه کند، افت ولتاژ را حساب کنید و سراغ ۱ یا ۱٫۵ بروید. LiYY برای مدار فرمان و سیگنال طراحی شده و کابل تغذیه موتور نیست؛ برای این کار کابل افشان H05VV-F یا کابل قدرت مناسب را طبق محاسبات انتخاب کنید.

کنار کابل قدرت: LiYY یا نسخه شیلددار؟

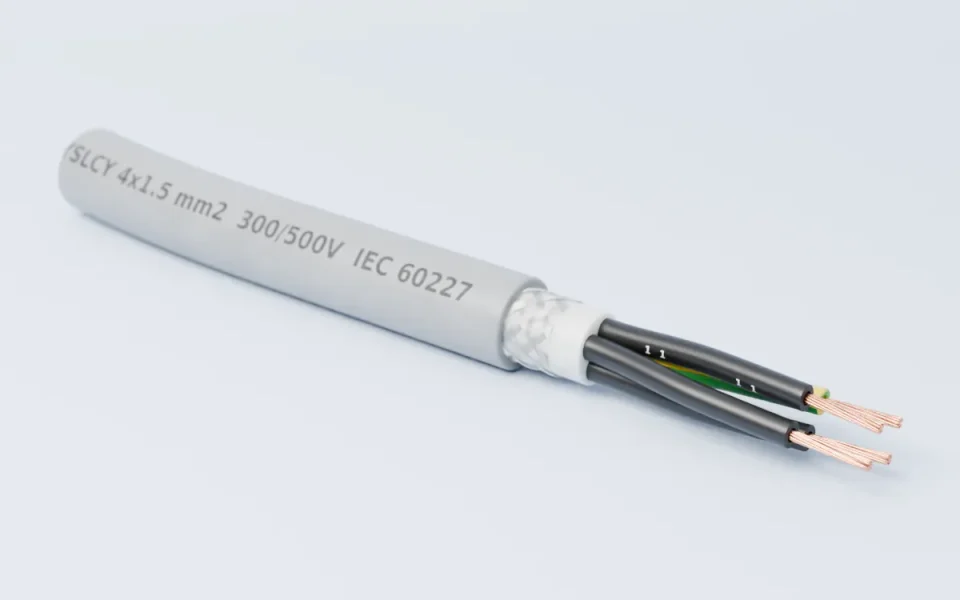

LiYY بدون شیلد است، پس کنار کابل موتور، خروجی اینورتر یا کابل‌های اصلی تابلو، نویز را مستقیم به رشته‌ها می‌گیرد. نتیجه‌اش ورودی‌هایی است که بی‌دلیل تحریک می‌شوند و عدد آنالوگی که آرام نمی‌گیرد. در این مسیرها یا فاصله را حفظ کنید و سینی جدا بگذارید، یا کابل شیلددار NYSLCY با بافته مسی را انتخاب کنید.

منطق داخل تابلو هم همین است: داکت ۲۴ ولت را از داکت ۲۲۰ و ۳۸۰ ولت جدا کنید. هر دو کابل در دسته کابل کنترل و شیلددار معرفی شده‌اند و می‌توانید مشخصاتشان را کنار هم مقایسه کنید.

نکات سیم‌بندی و نصب

• روی هر رشته افشان پیش از بستن در ترمینال سرسیم وایرشو بزنید؛ رشته بدون سرسیم زیر پیچ پخش و به مرور شل می‌شود.
• روکش بیرونی را با سیم‌لخت‌کن مناسب باز کنید تا عایق رشته‌ها زخمی نشود.
• دو سر هر رشته را با مارکر شماره‌گذاری کنید و نقشه سیم‌بندی را داخل تابلو نگه دارید.
• در عبور از لولای در تابلو، کابل را با حلقه آزاد و بست مهار کنید تا با باز و بسته شدن در کشیده نشود.
• PVC در سرما سفت و شکننده می‌شود؛ در زمستان کابل را پیش از باز کردن مدتی در فضای گرم نگه دارید.
