کابل زمینی البرز NYY با هادی مسی

حرف N در کدگذاری آلمانی یعنی کابل از نوع استاندارد است و دو حرف Y یعنی عایق رشته‌ها و روکش بیرونی هر دو از PVC هستند. کابل زمینی البرز زره فلزی ندارد؛ پس دوامش در خاک به اجرای درست بستگی دارد: بستر ماسه، پوشش محافظ و عمق مناسب.

سؤالی که در واحد فروش زیاد می‌شنویم این است که برای کابل‌کشی زمینی حتماً کابل زره‌دار لازم است یا نه. در اغلب مسیرهای فشار ضعیف ساختمان و محوطه، NYY با اجرای اصولی کافی است، مگر اینکه دفترچه فنی پروژه نوع دیگری خواسته باشد.

ساختار کابل NYY لایه به لایه

• هادی مسی مفتولی: طبق IEC 60502-1 تک‌مفتول (کلاس ۱) یا چند مفتول درشت تابیده (کلاس ۲)؛ سفت است و برای خم و جابه‌جایی مکرر ساخته نشده.
• عایق PVC رشته‌ها: برای دمای کار حدود ۷۰ درجه سانتی‌گراد در هادی، با رنگ‌بندی جدا تا فاز و نول در سرکابل اشتباه بسته نشوند.
• پرکننده و روکش بیرونی PVC: رشته‌ها را گرد نگه می‌دارد، جلوی رطوبت و خاک را می‌گیرد و مشخصات کابل روی آن چاپ می‌شود.

کابل زمینی البرز در ساختمان و محوطه

رایج‌ترین کاربرد NYY در ساختمان فیدر اصلی است: از تابلو کنتور تا تابلو اصلی، موتورخانه، آسانسور و پمپ‌ها. در محوطه هم برای روشنایی، نگهبانی و ساختمان‌های جدا از هم زیر خاک می‌رود. مسیر شبکه تا کنتور معمولاً با کابل کنسانتریک انشعاب اجرا می‌شود و NYY از کنتور به بعد ادامه می‌دهد. برای دستگاه متحرک یا مسیری که دائم خم می‌شود، کابل افشان با هادی نرم انتخاب درست است.

دفن مستقیم در خاک به روش رایج

1. کف کانال را از سنگ و نخاله پاک کنید و حدود ۱۰ سانتی‌متر ماسه نرم بریزید.
2. کابل را با غلتک و بدون کشیدن روی زمین بخوابانید و حدود ۱۰ سانتی‌متر ماسه رویش بریزید.
3. یک ردیف آجر یا دال بتنی محافظ بچینید.
4. بخشی از کانال را با خاک سرندشده پر کنید، نوار هشدار را بالای مسیر کابل پهن کنید و کانال را ببندید.

عمق کانال در فشار ضعیف معمولاً حدود ۷۰ تا ۸۰ سانتی‌متر است. با این حال عمق، فاصله کابل‌ها و نوع پوشش را نقشه اجرایی و ضوابط شرکت توزیع تعیین می‌کند.

انتخاب سایز، از ⁦۴×۶⁩ تا ⁦۱×۱۸۵⁩

عدد اول تعداد رشته و عدد دوم سطح مقطع هر رشته به میلی‌متر مربع است. در ⁦۴×۱۶⁩ هر چهار رشته ۱۶ میلی‌متر مربع‌اند، اما در ⁦۳×۲۵+۱۶⁩ سه فاز ۲۵ و نول ۱۶ میلی‌متر مربع است.

سایز	کاربرد رایج (با تأیید محاسبات)
⁦۴×۶⁩ و ⁦۴×۱۰⁩	تابلو فرعی سه‌فاز، روشنایی محوطه
⁦۴×۱۶⁩ و ⁦۳×۲۵+۱۶⁩	تابلو اصلی ساختمان‌های کوچک و متوسط، موتورخانه
⁦۳×۳۵+۱۶⁩ و ⁦۳×۵۰+۲۵⁩	فیدر اصلی ساختمان‌های چندطبقه، کارگاه و سوله
⁦۱×۱۸۵⁩	ترانس به تابلو فشار ضعیف، فیدرهای سنگین

این جدول فقط نقطه شروع است؛ سایز نهایی را جریان بار، طول مسیر، روش نصب و دمای محیط تعیین می‌کنند و مهندس ناظر تأیید می‌کند.

نول کاهش‌یافته (+۱۶ و +۲۵) یعنی چه؟

یعنی نول نازک‌تر از فازها ساخته شده، چون در بار سه‌فاز متعادل جریان فازها در نول تا حد زیادی همدیگر را خنثی می‌کنند. اما درایور LED، اینورتر و UPS هارمونیک سوم می‌سازند که در نول جمع می‌شود؛ اگر بخش بزرگی از بار شما این‌طور است، تصمیم درباره نول کامل را به مهندس طراح بسپارید.

تک‌رشته ⁦۱×۱۸۵⁩ و نکته نصب آن

برای جریان‌های زیاد، مثل خروجی ترانس، به‌جای یک کابل چندرشته بسیار قطور برای هر فاز یک یا چند رشته ⁦۱×۱۸۵⁩ می‌کشند. سه فاز را کنار هم و ترجیحاً مثلثی بخوابانید. دور تک‌رشته به‌تنهایی بست فولادی حلقه نکنید؛ جریان متناوب در حلقه فولادی گرما می‌سازد. صفحه ورودی تابلو هم برای تک‌رشته‌ها بهتر است غیرمغناطیسی باشد.

NYY مسی، آلومینیومی یا سکتوری؟

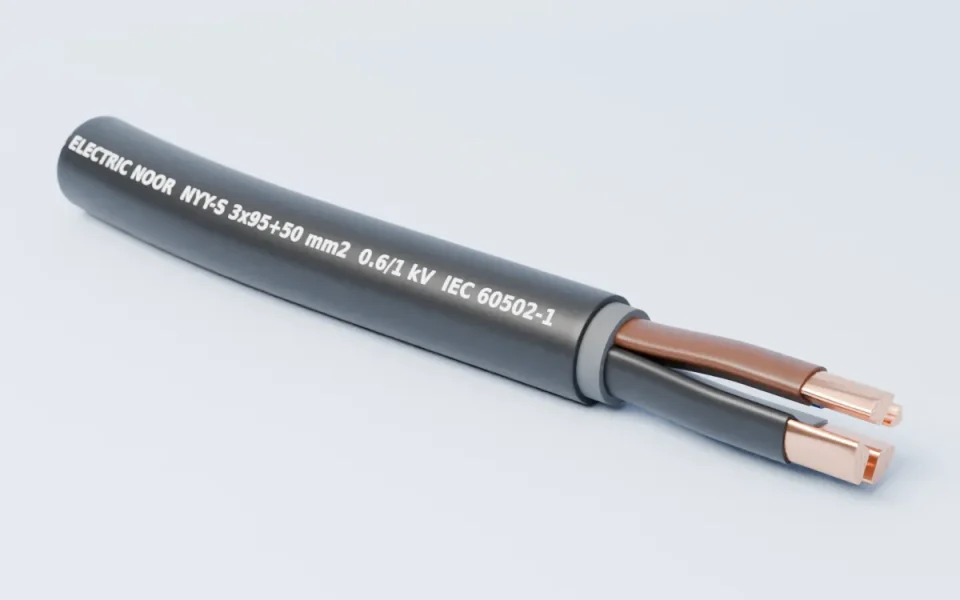

در مسیرهای طولانی با بودجه محدود، کابل آلومینیوم زمینی NAYY گزینه جدی است، به شرط انتخاب یکی دو سایز بزرگ‌تر و کابلشوی بی‌متال. در تابلوهای کم‌جا و ساختمان مسکونی، مس اتصال مطمئن‌تری دارد. از ۵۰ میلی‌متر مربع به بالا هم کابل سکتور NYY-S با همان سطح مقطع، قطر و وزن کمتری دارد.

حمل، کشش و نگهداری کابل

• شعاع خمش: قاعده رایج برای کابل PVC چندرشته حدود ۱۲ برابر قطر بیرونی و برای تک‌رشته حدود ۱۵ برابر است؛ عدد دقیق را از برگه فنی بپرسید.
• کشیدن: با جوراب کششی و روی غلتک بکشید و کابل را از روی لبه تیز لوله رد نکنید.
• هوای سرد: PVC در دمای نزدیک صفر و زیر آن سفت و شکننده می‌شود و معمولاً توصیه می‌شود زیر حدود منفی ۵ درجه خوابانده نشود؛ قرقره را از شب قبل در جای گرم بگذارید.
• قرقره: ایستاده و در جهت فلش بغلتانید و از کامیون رها نکنید. سر کابل بریده را با کلاهک یا چسب عایق ببندید.

قرقره کامل یا طول مشخص؟

برای مسیر طولانی یا چند مسیر هم‌سایز، قرقره کامل معمولاً به‌صرفه‌تر است و کابل کمتر آسیب می‌بیند؛ برای مسیر کوتاه، طول لازم را سفارش دهید. پیشنهاد ما این است که مسیر را روی زمین متر کنید، نه روی نقشه. برای سرکابل، قوس‌ها و ورود به تابلو هم چند متر اضافه در نظر بگیرید.

چاپ روکش و قیمت روز

روی روکش کابل زمینی البرز، نام سازنده، سایز، کد NYY، ولتاژ نامی و تاریخ یا سری تولید در طول قرقره تکرار می‌شود. چاپ ناقص یا مس تیره و غیریکنواخت در مقطع کابل، دلیل کافی برای تماس با واحد فروش پیش از نصب است.

قیمت NYY به نرخ روز مس، سطح مقطع، تعداد رشته و متراژ بستگی دارد و فقط تلفنی اعلام می‌شود. وقتی تماس می‌گیرید، بگویید قرقره کامل می‌خواهید یا طول مشخص. سایزهای دیگر را در فهرست استعلام قیمت سیم و کابل البرز ببینید.
