کابل خودنگهدار البرز، کابل هوایی ABC آلومینیومی

در شبکه سیم لخت، چهار سیم با فاصله روی مقره‌ها کشیده می‌شوند. یک شاخه درخت، باد شدید یا قلاب دست‌ساز کافی است تا خطا و قطعی درست شود. در کابل خودنگهدار البرز همه رشته‌ها عایق دارند و به هم تابیده‌اند، پس یک مجموعه واحد روی تیر آویزان است. به همین دلیل در طرح‌های اصلاح شبکه فشار ضعیف، سیم لخت را با این کابل جایگزین می‌کنند.

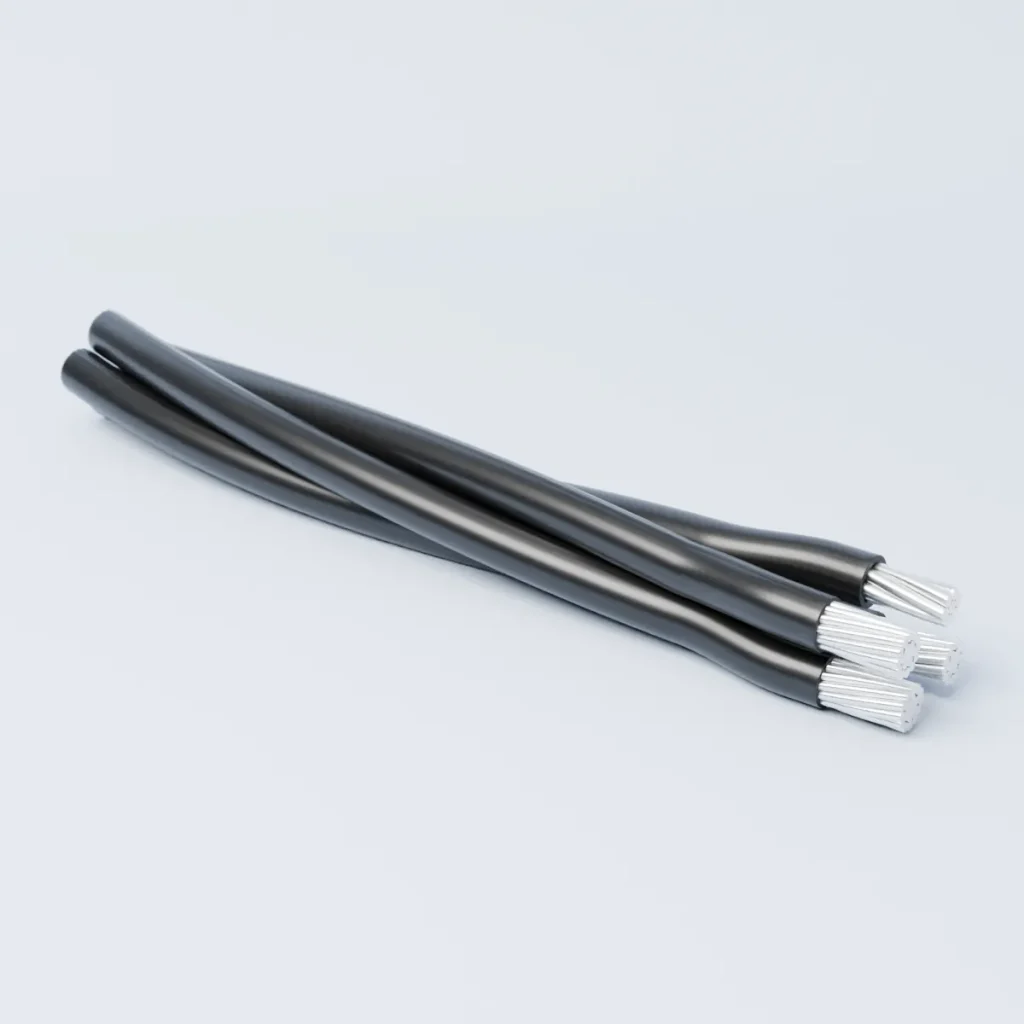

ساختار کابل هوایی ABC

• رشته‌های فاز: هادی آلومینیوم چندمفتولی با عایق XLPE مشکی، بدون روکش جداگانه.
• نول نگهدارنده: رشته‌ای از آلیاژ آلومینیوم با استحکام کششی بالاتر که وزن کابل و کشش دهانه را تحمل می‌کند و خودش هم عایق‌دار است.
• علامت‌گذاری: نول با علامت مشخص روی عایق از فازها جدا می‌شود و فازها هم شماره یا نشانه جدا دارند تا در شبکه جابه‌جا بسته نشوند.

چرا عایق XLPE و چرا مشکی؟

عایق XLPE یا پلی‌اتیلن مشبک (کراس‌لینک) دمای کار هادی تا ۹۰ درجه سانتی‌گراد را تحمل می‌کند؛ این عدد برای PVC حدود ۷۰ درجه است. به همین دلیل در گرمای تابستان روی تیر نرم نمی‌شود. رنگ مشکی از دوده کربن در ترکیب عایق می‌آید که جلوی تخریب با پرتو فرابنفش آفتاب را می‌گیرد. کابلی که سال‌ها روی تیر می‌ماند، به همین مقاومت نیاز دارد.

چرا کابل خودنگهدار البرز جای سیم لخت را می‌گیرد؟

چون خطا و قطعی کمتری دارد، کنار ساختمان و درخت ایمن‌تر است و برق‌دزدی از آن خیلی سخت‌تر است. برخورد شاخه درخت یا به هم خوردن رشته‌ها در باد، اتصال کوتاه نمی‌سازد. نزدیک بالکن، پنجره و تابلو تبلیغاتی هم تماس اتفاقی با کابل خطر سیم لخت را ندارد.

انداختن قلاب روی سیم لخت ساده است، اما روی رشته‌های عایق‌دار تابیده بسیار سخت‌تر است و رد دست‌کاری می‌ماند. فاصله کم رشته‌ها هم راکتانس خط را پایین می‌آورد و افت ولتاژ در بارهای موتوری و سلفی کمتر می‌شود. این کابل به حریم کمتری نیاز دارد و در کوچه‌های باریک راحت‌تر اجرا می‌شود.

معنی سایز ⁦۳×۷۰+۵۴٫۶⁩ و انتخاب سایز

عدد اول تعداد فازها، عدد دوم سطح مقطع هر فاز و عدد بعد از + سطح مقطع نول نگهدارنده است. پس ⁦۳×۷۰+۵۴٫۶⁩ یعنی سه فاز آلومینیومی ۷۰ میلی‌متر مربع و نول آلیاژی ۵۴٫۶ میلی‌متر مربع. عدد اعشاری ۵۴٫۶ عجیب نیست: سطح مقطع واقعی هفت مفتول آلیاژی تابیده است و از سایزهای استاندارد نول در NF C 33-209 به شمار می‌آید.

سایزهای ⁦۲×۱۶⁩ و ⁦۲×۲۵⁩ نگهدارنده جدا ندارند؛ دو رشته به هم تابیده‌اند و با هم کشش را تحمل می‌کنند.

سایز	کاربرد رایج
⁦۲×۱۶⁩ و ⁦۲×۲۵⁩	انشعاب تک‌فاز هوایی و مسیرهای کوتاه
⁦۳×۳۵+۲۵⁩ و ⁦۳×۵۰+۳۵⁩	شبکه فرعی کوچه‌ها و روستاها با بار کمتر
⁦۳×۷۰+۵۴٫۶⁩	خطوط اصلی‌تر شبکه فشار ضعیف

طراح شرکت توزیع یا مشاور پروژه، سایز شبکه را بر اساس بار، طول خط و افت ولتاژ تعیین می‌کند. فهرست کامل سایزها در استعلام قیمت سیم و کابل البرز آمده است.

یراق‌آلات کابل خودنگهدار

اصل کار این است که فقط نول نگهدارنده در کلمپ‌ها مهار شود و فازها آزاد بمانند.

• کلمپ آویز: روی تیرهای مسیر مستقیم، نول نگهدارنده را بدون آسیب به عایق نگه می‌دارد.
• کلمپ انتهایی (کششی): در ابتدا و انتهای خط و زاویه‌های تند، کشش کامل کابل را به تیر منتقل می‌کند.
• کلمپ انشعاب نفوذی: دندانه‌هایش با بستن پیچ از عایق عبور می‌کنند و به هادی می‌رسند، پس برای انشعاب لازم نیست کابل لخت شود. سر پیچ این کلمپ‌ها معمولاً در گشتاور درست می‌شکند؛ تا همان لحظه ببندید و بیشتر فشار نیاورید.
• کلاهک انتهایی: سر کابل را در برابر نفوذ آب می‌پوشاند.

یراق‌آلات را با سایز دقیق فاز و نول بخرید. کلمپی که برای قطر دیگری ساخته شده، یا لیز می‌خورد یا عایق را می‌برد. نوع کابل انشعاب از این شبکه تا کنتور را هم ضوابط شرکت توزیع تعیین می‌کند، مثلاً کابل کنسانتریک مسی یا سایزهای دورشته همین کابل.

نکات کشیدن و نصب روی تیر

هنگام کشیدن، کابل را از روی غلتک‌های نصب‌شده بر تیر عبور دهید و نگذارید روی زمین، دیوار یا لبه تیر کشیده شود. نیروی کشش فقط به نول نگهدارنده وارد شود و شکم (فلش) هر دهانه طبق جدول طراح تنظیم شود. دهانه‌ای که در گرما بیش از حد سفت کشیده شود، در سرمای زمستان کشش زیادی می‌گیرد. بعد از نصب، کابل را از نظر پیچ‌خوردگی و خراش عایق بازدید کنید.

تأییدیه، چاپ عایق و سفارش پروژه

کابل خودنگهدار البرز روکش جداگانه ندارد، پس مشخصات روی عایق مشکی رشته‌ها درج می‌شود: نام سازنده، سایز، رده ولتاژ و تاریخ یا سری تولید. تأییدیه توانیر در فهرست تأییدیه‌های البرز الکتریک هست؛ اگر خریدتان برای پروژه شرکت توزیع است، مدارک لازم را هنگام استعلام بخواهید یا درخواستتان را از صفحه تماس با البرز الکتریک بفرستید.

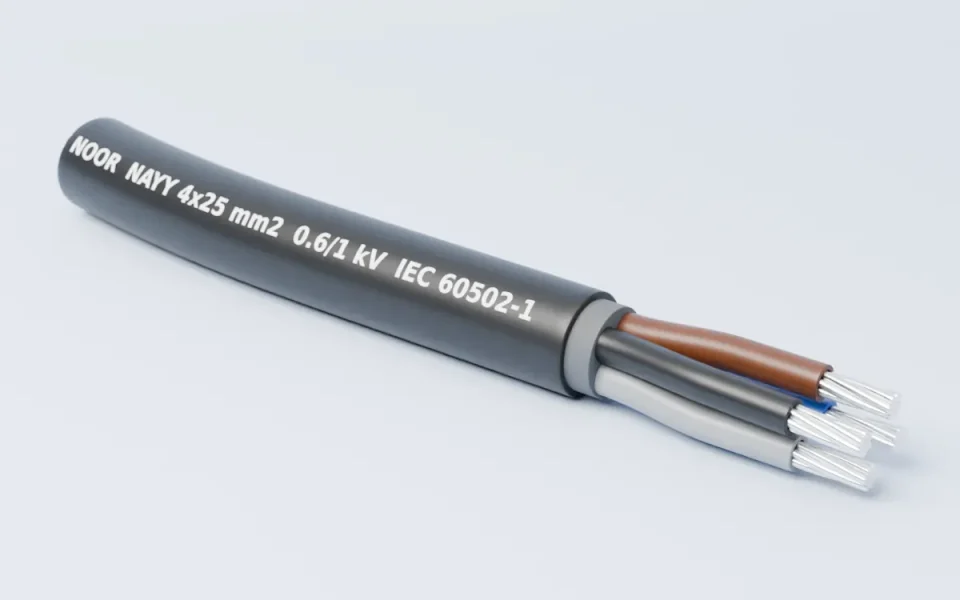

قیمت به نرخ روز آلومینیوم، سایز و متراژ بستگی دارد. متراژ هر سایز را جدا آماده کنید و با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا پیش‌فاکتور صادر شود. اگر بخشی از مسیر زیرزمینی است، کابل آلومینیوم زمینی NAYY را هم در همان سفارش بیاورید.
