کابل جوش البرز H01N2-D با مس فوق افشان

کابل جوش جریان چندصد آمپری را با ولتاژی پایین جابه‌جا می‌کند و هم‌زمان روی زمین کارگاه کشیده، پیچیده و جمع می‌شود. به همین دلیل هادی آن از رشته‌هایی بسیار نازک‌تر از کابل افشان معمولی ساخته می‌شود و روکشی نرم و مقاوم دارد.

این کابل طبق IEC 60245-6 تولید می‌شود؛ بخش ششم استاندارد کابل‌های لاستیکی که مخصوص کابل الکترود جوش قوسی است. رده ۱۰۰/۱۰۰ ولت آن فقط برای مدار خروجی دستگاه جوش است. برق ورودی دستگاه (۲۲۰ یا ۳۸۰ ولت شبکه) را با کابل افشان چندرشته H05VV-F و سایز مناسب بکشید، نه با کابل جوش.

چرا هادی کابل جوش فوق افشان است؟

چون کابل جوش باید مثل طناب نرم باشد تا جوشکار ساعت‌ها انبر را در دست بگیرد و در هر زاویه‌ای کار کند. هر چه رشته‌ها نازک‌تر باشند، کابل در برابر خم شدن‌های پشت‌سرهم دیرتر خسته می‌شود و رشته‌ها کمتر می‌شکنند.

کابلی با رشته‌های درشت‌تر در همان سایز سفت‌تر است و معمولاً اول کنار انبر از داخل می‌شکند. این شکستگی از بیرون دیده نمی‌شود و فقط با داغ شدن همان نقطه خودش را نشان می‌دهد.

روکش لاستیکی TPR در کار روزمره کارگاه

روکش کابل جوش البرز لاستیکی (TPR) است؛ نرم‌تر و انعطاف‌پذیرتر از PVC معمولی و در برابر سایش مقاوم‌تر. کشیده شدن روی کف بتنی و لبه ورق، کار هر روز این کابل است. با این حال هیچ روکشی برای ماندن زیر ریزش دائم جرقه یا تماس با قطعه تازه جوش‌خورده ساخته نشده است.

پس کابل را از مسیر جرقه و ورق داغ دور نگه دارید و از روی لبه تیز پروفیل رد نکنید؛ بریدگی روکش، مس را بیرون می‌اندازد و خطر اتصال به بدنه کار را بالا می‌برد. هنگام جوشکاری با جریان بالا هم کابل را حلقه‌شده روی دستگاه رها نکنید. کابل جمع‌شده گرما را دفع نمی‌کند و در دستگاه‌های ترانس AC روی قوس هم اثر می‌گذارد. بعد از کار، آن را با حلقه‌های بزرگ و بدون تاب جمع کنید و در جای خشک بگذارید.

انتخاب سایز کابل جوش البرز بر اساس آمپر و طول

دو عدد سایز را تعیین می‌کند: بیشترین جریانی که با آن جوش می‌دهید و طول کل مدار. طول کل یعنی کابل انبر الکترود به‌علاوه کابل انبر اتصال، چون جریان جوش از هر دو عبور می‌کند.

بیشترین جریان جوش	طول کل تا ۲۰ متر	طول کل ۲۰ تا ۴۰ متر
تا ۱۵۰ آمپر	۱۶	۲۵
۱۵۰ تا ۲۰۰ آمپر	۲۵	۳۵
۲۰۰ تا ۲۵۰ آمپر	۳۵	۵۰
۲۵۰ تا ۳۵۰ آمپر	۵۰	۷۰
۳۵۰ تا ۴۵۰ آمپر	۷۰	۹۵

اعداد جدول سطح مقطع به میلی‌متر مربع و برای انتخاب اولیه در جوش الکترود دستی با کار معمول کارگاهی است. اگر دستگاه طولانی و پیوسته روی جریان بالا کار می‌کند (سیکل کار بالا) یا هوای کارگاه گرم است، یک سایز بالاتر بروید. برای جریان بیش از ۴۵۰ آمپر یا طول بیش از ۴۰ متر با کارشناس فروش هماهنگ کنید و پیشنهاد دفترچه دستگاه را هم در نظر بگیرید.

افت ولتاژ در کابل‌های بلند

ولتاژ قوس در جوش الکترود دستی معمولاً بین ۲۰ تا ۴۰ ولت است، پس چند ولت افت روی کابل محسوس است. مقاومت هر کیلومتر هادی ۲۵ میلی‌متر مربع در ۲۰ درجه حدود ۰٫۸ اهم است. با ۴۰ متر طول کل و جریان ۲۰۰ آمپر، حدود ۶ ولت روی کابل از دست می‌رود. همین مسیر با کابل ۳۵ حدود ۴٫۵ ولت و با کابل ۵۰ حدود ۳ ولت افت دارد.

جوشکار افت زیاد را با قوس ناپایدار، روشن شدن سخت الکترود و نفوذ کمتر حس می‌کند. بالا بردن آمپر دستگاه برای جبران این افت، فقط کابل را داغ‌تر می‌کند.

کابلشو، فیش جوش و اتصال‌ها

در عمل، بسیاری از داغ شدن‌ها از اتصال شل یا پرس نامناسب است، نه از خود کابل:

• کابلشو را هم‌سایز کابل بگیرید و با پرس هیدرولیک و قالب مناسب پرس کنید. کوبیدن با چکش اتصال مطمئنی نمی‌سازد.
• فیش و مادگی جوش را مطابق بازه سایز کابل انتخاب کنید، مثلاً فیش‌های ۱۰ تا ۲۵ یا ۳۵ تا ۵۰ میلی‌متر مربع.
• فیش را تا انتها جا بزنید و بچرخانید تا قفل شود. فیش لق زیر جریان جوش می‌سوزد.
• دو تکه کابل را با تابیدن رشته‌ها و چسب برق به هم وصل نکنید. اتصال‌دهنده مخصوص کابل جوش یا اتصال پرسی با وارنیش حرارتی راه درست است.
• کابل انبر اتصال را هم‌سایز کابل انبر الکترود بگیرید و انبر را روی فلز تمیز و نزدیک محل جوش ببندید. جریان برگشت نباید از مسیرهای ناخواسته مثل لوله‌ها و بلبرینگ‌ها بگذرد.

وزن، چاپ روکش و خرید متری

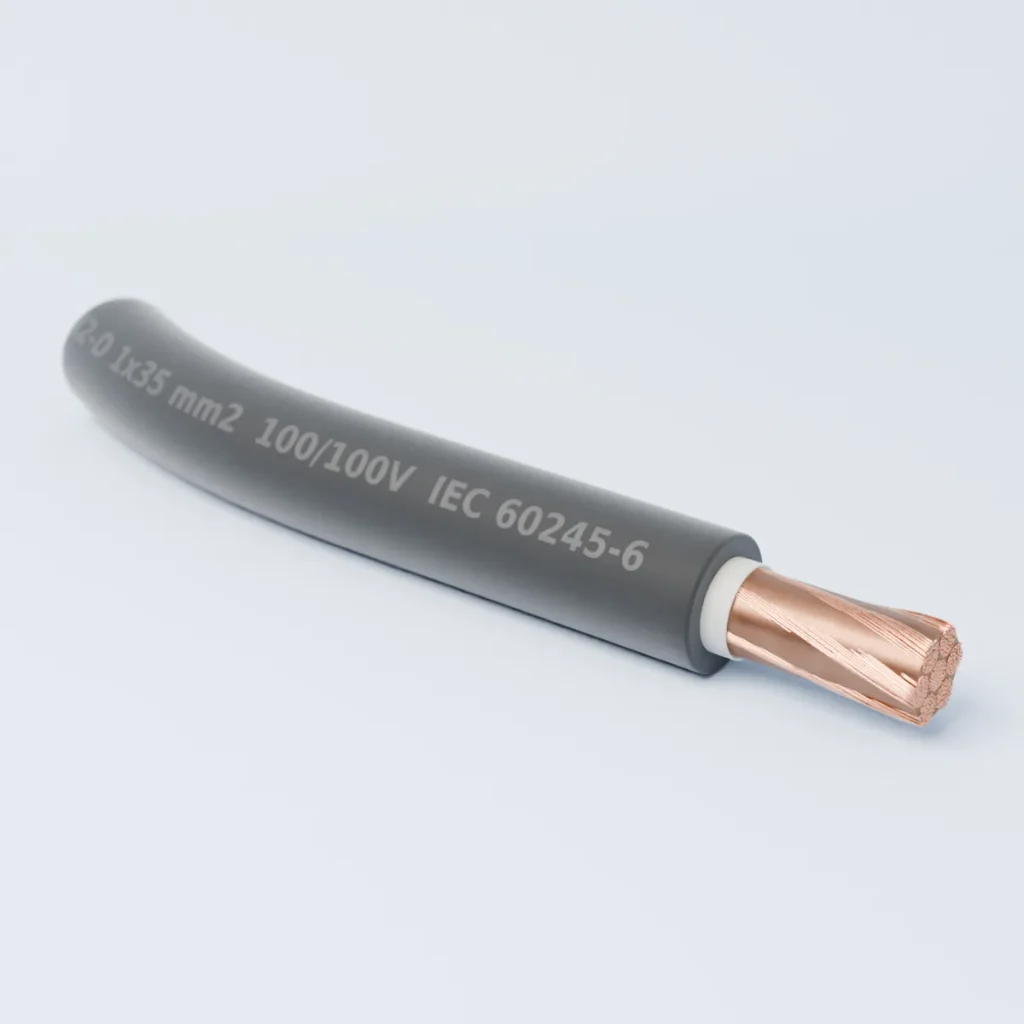

دو کابل جوش هم‌سایز را اگر کنار هم وزن کنید و اختلاف محسوس ببینید، احتمالاً یکی مس کمتری دارد یا هادی‌اش آلومینیوم با روکش مس است. روی روکش کابل اصل هم سطح مقطع، کد H01N2-D، ولتاژ، نام سازنده و تاریخ یا سری تولید پشت سر هم چاپ می‌شود. در برش، رشته‌ها باید بسیار نازک و مسی روشن باشند.

کابل جوش البرز متری فروخته می‌شود. طول کابل انبر الکترود و کابل انبر اتصال را جدا حساب کنید و اگر چند دستگاه دارید، سفارش را یک‌جا بدهید. قیمت هر متر به نرخ روز مس و سایز بستگی دارد و برای سفارش کارگاهی و پروژه، پیش‌فاکتور صادر می‌شود. سایزها را در لیست استعلام قیمت کابل البرز و بقیه کابل‌های قابل‌انعطاف این گروه را در صفحه محصولات ببینید.
