کابل آلومینیوم البرز NAYY برای کابل‌کشی زمینی

حرف A در کد NAYY همان آلومینیوم است؛ عایق و روکش PVC و رده ولتاژ با NYY مسی یکی است و تفاوت اصلی در خود هادی است. همین تفاوت، هم صرفه اقتصادی کابل آلومینیوم البرز را می‌سازد و هم ظرافت‌های نصبش را.

این سؤال را زیاد از ما می‌پرسند: آلومینیوم که ارزان‌تر است، چرا همه از آن استفاده نمی‌کنند؟ جواب در سه چیز است: سطح مقطع بزرگ‌تر، سرکابل‌بندی دقیق‌تر و محدودیت در سایزهای کوچک.

آلومینیوم یا مس: عددها چه می‌گویند؟

رسانایی آلومینیوم حدود ۶۱ درصد مس است؛ برای رسیدن به همان مقاومت الکتریکی، سطح مقطع باید حدود ۱٫۶ برابر شود. در عوض چگالی آلومینیوم حدود ۲٫۷ گرم بر سانتی‌متر مکعب است، در برابر حدود ۸٫۹ برای مس. نتیجه اینکه هادی آلومینیومی هم‌رسانا تقریباً نصف هادی مسی وزن دارد.

در سایزهای بزرگ، همین سبکی و قیمت پایه پایین‌تر فلز باعث می‌شود هزینه هر آمپر ظرفیت معمولاً کمتر دربیاید. میزان صرفه به نرخ روز مس و آلومینیوم بستگی دارد و ثابت نیست. سبکی در اجرا هم به چشم می‌آید: قرقره سبک‌تر، جابه‌جایی راحت‌تر و نیروی کشش کمتر در مسیرهای طولانی.

معادل تقریبی سایز مسی و آلومینیومی

سایز مسی NYY	نقطه شروع بررسی در NAYY
⁦۴×۱۰⁩	⁦۴×۱۶⁩
⁦۴×۱۶⁩	⁦۴×۲۵⁩
⁦۳×۳۵+۱۶⁩	⁦۳×۵۰+۲۵⁩
⁦۳×۵۰+۲۵⁩	⁦۳×۷۰+۳۵⁩

این جدول برای شروع گفت‌وگو با مهندس است، نه جایگزین محاسبه. آلومینیوم یک سایز بزرگ‌تر از نظر جریان تقریباً هم‌تراز مس است و در سایزهای بالاتر کمی کم می‌آورد. در مسیرهای طولانی هم افت ولتاژ ممکن است یک سایز دیگر بخواهد.

اگر نقشه شما مسی است و می‌خواهید آلومینیوم بگیرید، تغییر را پیش از خرید با مهندس ناظر هماهنگ و مکتوب کنید. سایز بزرگ‌تر یعنی کابلشو، گلند و فضای ورودی تابلو هم باید با آن بخواند.

کاربرد کابل آلومینیوم البرز

NAYY بیشتر در شبکه توزیع زمینی فشار ضعیف، فیدر ترانس به تابلوهای محوطه، تغذیه تابلو پمپ چاه کشاورزی از فاصله دور و روشنایی محوطه‌های بزرگ به کار می‌رود. سایزهای ⁦۲×۱۶⁩ و ⁦۲×۲۵⁩ هم برای مسیرهای تک‌فاز بلند مناسب‌اند. قاعده کلی ساده است: هرجا مسیر طولانی و سایز بزرگ است، آلومینیوم انتخاب اقتصادی‌تری است.

کجا آلومینیوم انتخاب خوبی نیست؟

• سیم‌کشی داخلی و سایزهای کوچک: بسیاری از مقررات نصب، هادی آلومینیومی زیر ۱۶ میلی‌متر مربع را برای تأسیسات ثابت نمی‌پذیرند و کلید و پریز خانگی هم برایش ساخته نشده. کوچک‌ترین سایز NAYY ما هم ۱۶ است.
• ترمینال‌های مخصوص مس: روی بدنه یا برگه فنی کلید ببینید که آلومینیوم را می‌پذیرد یا فقط برای Cu ساخته شده.
• لرزش و اتصال‌های پرتکرار: تغذیه دستگاه‌هایی که مدام جابه‌جا یا باز و بسته می‌شوند.
• تابلو و مسیر تنگ: وقتی سایز بزرگ‌تر جا نمی‌شود، کابل زمینی NYY مسی منطقی‌تر است.

سرکابل‌بندی آلومینیوم در سه قدم

1. لایه اکسید را بردارید: آلومینیوم در هوا خیلی سریع لایه‌ای اکسیدی، سخت و نارسانا می‌گیرد. سر هادی را درست پیش از پرس با برس سیمی تمیز کنید و بلافاصله گریس اتصال ضداکسید بزنید؛ بسیاری از کابلشوهای آلومینیومی از کارخانه با این گریس پر شده‌اند.
2. کابلشوی بی‌متال بگذارید: تماس مستقیم آلومینیوم با شینه یا ترمینال مسی در حضور رطوبت خوردگی گالوانیک می‌سازد. کابلشوی بی‌متال Al/Cu با بدنه آلومینیومی و زبانه مسی این مشکل را حل می‌کند. قالب پرس را هم مخصوص کابلشوی آلومینیومی انتخاب کنید.
3. با گشتاور درست ببندید: آلومینیوم زیر فشار به‌مرور جا باز می‌کند و با گرما بیشتر از مس منبسط می‌شود. پیچ را با آچار ترک و طبق عدد سازنده ترمینال ببندید و واشر فنری مناسب بگذارید. در بازدیدهای دوره‌ای هم اتصال‌ها را با دوربین حرارتی بررسی کنید.

NAYY زمینی یا کابل هوایی؟

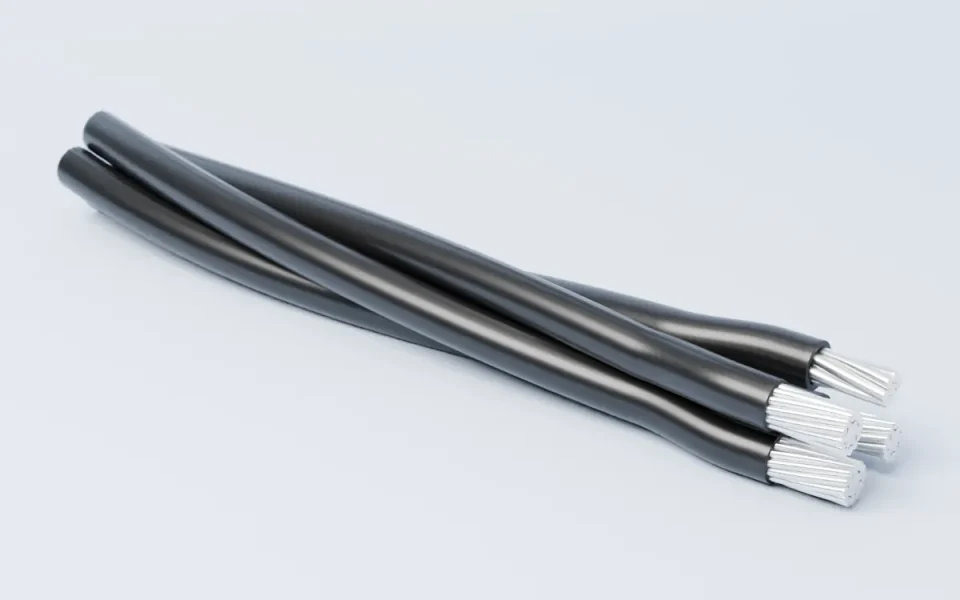

هر دو آلومینیومی‌اند، اما کارشان فرق دارد. NAYY برای خاک، کانال و سینی ساخته شده و کابل خودنگهدار هوایی ABC با عایق XLPE مقاوم در برابر آفتاب روی تیر نصب می‌شود. NAYY را روی تیر آویزان نکنید، چون ساختارش برای تحمل کشش دهانه طراحی نشده است. مشخصات هر دو را در گروه کابل‌های آلومینیومی کنار هم می‌بینید.

حرف A روی روکش و استعلام قیمت

وقتی کابل را تحویل می‌گیرید، اول حرف A را در کد چاپ‌شده روی روکش ببینید تا با NYY مسی اشتباه نشود؛ رنگ نقره‌ای هادی هم در سر قرقره پیداست. کنار کد NAYY، سایز، ولتاژ نامی، نام سازنده و تاریخ یا سری تولید هم روی روکش کابل آلومینیوم البرز چاپ می‌شود.

قیمت به نرخ روز آلومینیوم، سایز و متراژ بستگی دارد و تلفنی اعلام می‌شود. سایز و متراژ را آماده کنید و با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا پیش‌فاکتور صادر شود. برای مقایسه با سایزهای مسی، صفحه قیمت کابل البرز را هم ببینید.
